Guida a nomi e funzioni dei componenti

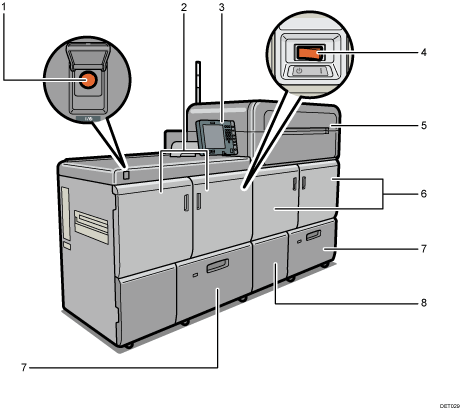

Vista anteriore sinistra

1. Interruttore di alimentazione principale

   Per azionare la macchina, l'interruttore di alimentazione principale deve essere acceso. Se è spento, aprire lo sportello dell'interruttore di alimentazione principale e accenderlo.

2. Sportello anteriore sinistro unità principale

   Aprire per rimuovere i fogli inceppati o spegnere/accendere l'interruttore.

3. Pannello di controllo

   Vedere Guida a nomi e funzioni del pannello di controllo della macchina.

4. Interruttore di alimentazione elettrica

   Premere per spegnere completamente la macchina. Durante il funzionamento normale l'interruttore deve rimanere acceso. L'interruttore si trova all'interno dello sportello anteriore sinistro unità principale. Per dettagli, vedere Cosa fare e cosa non fare.

5. Alloggiamento cartuccia toner

   Installare qui le cartucce di toner.

   Aprire lo sportello per sostituire le cartucce di toner.

6. Sportello anteriore destro unità principale

   Aprire per rimuovere gli inceppamenti.

7. Vassoi carta (vassoio 1-2)

   Caricare qui la carta.

8. Sportello vaschetta recupero toner

   Aprire per sostituire la vaschetta di recupero toner.

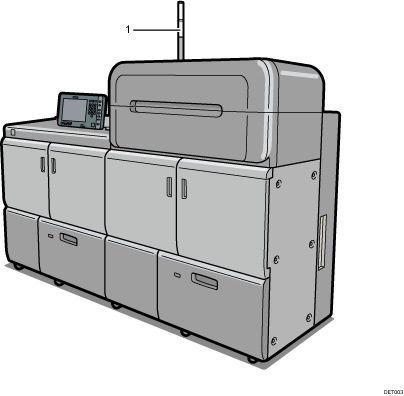

Vista anteriore destra

1. Segnalatore luminoso

   Vedere Guida alle funzioni del segnalatore luminoso.

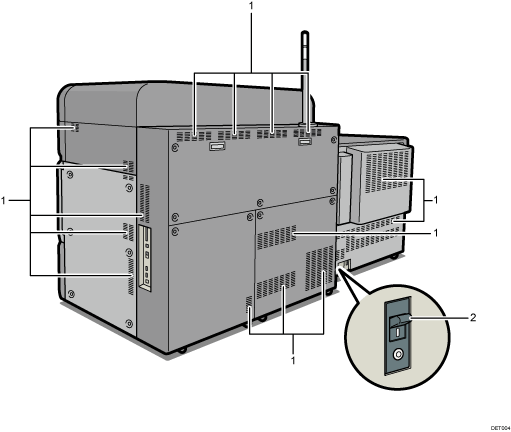

Vista posteriore destra

1. Fori di ventilazione

   Evitano il surriscaldamento.

2. Interruttore salvavita

   Protegge gli utenti dalle scosse elettriche. Per dettagli su come controllare l'interruttore salvavita, vedere Controllo dell'interruttore salvavita.

   Sul componente è generalmente presente una piastra, come mostrato nella figura. Non toccare la piastra. Viene rimossa da un tecnico dell'assistenza.
