Cette section décrit les formats et les types de papier recommandés.
Si le papier que vous utilisez ondule, parce qu'il est trop sec ou trop humide, un incident ou bourrage papier risque de se produire.
N'utilisez pas de papier spécialement conçu pour les imprimantes à jet d'encre, car il risquerait de se coller à l'unité de fusion et de provoquer un incident papier.
Lorsque vous chargez des transparents, vérifiez le recto et le verso des feuilles et placez-les correctement. Sinon, un incident papier risque de se produire.
Magasins 1, 2 et LCT grand format (magasins 3 à 8)*1, *14
Type et grammage du papier |
Format papier |
Capacité papier |
|---|---|---|
52,3-400,0 g/m2 (14,0 lb. Bond -221,0 lb. Index) Gram. pap. 1–Gram. pap. 9*2 |
Formats papier pouvant être détectés automatiquement :*3
A3
A3 |
2 400 feuilles |
52,3-400,0 g/m2 (14,0 lb. Bond -221,0 lb. Index) Gram. pap. 1–Gram. pap. 9*2 |
Sélectionnez le format de papier à l'aide du menu Paramètres mag. :
B5 JIS 11 × 15
A4 10 × 15 |
2 400 feuilles |
52,3-400,0 g/m2 (14,0 lb. Bond -221,0 lb. Index) Gram. pap. 1–Gram. pap. 9*2 |
Format personnalisé : *6
Vertical : de 100,0 à 330,2 mm Horizontal : de 139,7 à 487,7 mm
Vertical : de 3,94 à 13,00 inches Horizontal : de 5,50 à 19,20 inches |
2 400 feuilles*7 |
Couché : Bril. Couché : Mat |
Formats de papier pouvant être détectés automatiquement :
A3
A3 |
– |
Couché : Bril. Couché : Mat |
Sélectionnez le format de papier à l'aide du menu Paramètres mag. :
B5 JIS 11 × 15
A4 11 × 15 |
– |
Couché : Bril. Couché : Mat |
Format personnalisé :
Vertical : de 139,7 à 330,2 mm Horizontal : de 139,7 à 487,7 mm
Longueur verticale : 5,50-13,00 inches Horizontal : de 5,50 à 19,20 inches |
– |
Papier calque |
A3 |
*9 |
Transparents |
A4 |
*9 |
Papier à onglets*10 |
A4 |
– |
Étiquettes |
A4 |
– |
Enveloppes*8 |
*11, *12, *13 240 × 332 mm, 235 × 120 mm, 120 × 235 mm, 105 × 241 mm, 110 × 220 mm |
*15 |
*4, A4
*1 Vous pouvez installer le magasin papier pour pages de garde pour le magasin 3, 5, ou 7.
*2 Si du papier d'une longueur horizontale de 487,8 mm (19,20 inches) ou plus est spécifié, le grammage papier maximum du magasin est Gram. pap. 7.
*3 Quand le magasin pour pages de garde est installé, les formats papier ne sont pas automatiquement détectés.
*4 Lorsque le magasin pour pages de garde est installé, sélectionnez le format de papier à l'aide du menu Param. pap. mag..
*5 Quand le magasin pour pages de garde est installé, vous ne pouvez pas sélectionner les formats papier.
*6 Quand le magasin pour pages de garde est installé, il est possible d'alimenter jusqu'à 800 feuilles de papier d'une longueur comprise entre 420 et 700 mm (16,54-27,55 inches).
*7 Quand la longueur horizontale du papier est de 420,0–559,9 mm (16,54–22,00 inches), la capacité papier est de 800 feuilles. Quand la longueur horizontale du papier est de 560.0–700.0 mm (22.00–27.55 inches), la capacité papier est de 1 100 feuilles.
*8 Quand le magasin pour pages de garde est installé, vous ne pouvez pas sélectionner les types de papier.
*9 Le nombre de feuilles maximum que vous pouvez installer en même temps dépend de l'épaisseur du papier et de sa condition.
*10 Le guide pour papier à onglets est requis.
*11 Ouvrez les rabats, et chargez les enveloppes avec leur rabats du côté droit du magasin papier.
*12 Saisissez le format des enveloppes en incluant la taille du rabat grâce à la fonction Paramètres papier magasin.
*13 Ces formats n'incluent pas la taille du rabat.
*14 Aplatissez le papier de façon à ce qu'il corresponde aux instructions suivantes.
Papier 52,3–299,9 g/m2 : Hauteur de l'ondulation de 5 mm (0,2 inch) ou moins, R supérieur à 100 mm (3,94 inches).
Papier 300–400 g/m2 : Hauteur de l'ondulation de 3 mm (0,12 inch) ou moins, R supérieur à 100 mm (3,94 inches).
*15 Aplatissez l'enveloppe, puis ajustez la différence entre la hauteur de la pile au niveau du bas de l'enveloppe et la hauteur de la pile au niveau du rabat pour qu'elle soit inférieure ou égale à 10 mm (0,4 inch).
Multibypass (magasin A)
Type et grammage du papier |
Format papier |
Capacité papier |
|---|---|---|
52,3 à 216 g/m2 (14 lb. Bond–79,9 lb. Cover) Gram. pap. 1–Gram. pap. 5 |
Formats de papier pouvant être détectés automatiquement :
A3
A3 |
500 feuilles |
52,3 à 216 g/m2 (14 lb. Bond–79,9 lb. Cover) Gram. pap. 1–Gram. pap. 5 |
*1
B5 JIS 10 × 15
A4 10 × 14 |
500 feuilles |
52,3 à 216 g/m2 (14 lb. Bond–79,9 lb. Cover) Gram. pap. 1–Gram. pap. 5 |
Format personnalisé : *2
Vertical : de 100,0 à 330,2 mm Horizontal : 139,7-487,7 mm *3
Vertical : de 3,94 à 13,00 inches Horizontal : 5,50-19,20 inches *3 |
500 feuilles |
Papier calque |
A3 |
*4 |
Transparents |
A4 |
*4 |
Papier à onglets*5 |
A4 |
– |
Enveloppes |
Vertical : de 100,0 à 330,2 mm Horizontal : de 139,7 à 487,7 mm
Vertical : de 3,94 à 13,00 inches Horizontal : de 5,50 à 19,20 inches |
10 feuilles |
*1 Sélectionnez le format de papier. Pour plus d'informations, reportez-vous au manuel Paramètres papier.
*2 Sélectionnez le format de papier. Pour plus d'informations, reportez-vous au manuel Paramètres papier.
*3 Quand le magasin papier bannière est installé, la longueur horizontale maximum de la dimension personnalisée du papier est de 700.0 mm (27.55 inches).
*4 Le nombre de feuilles maximum que vous pouvez installer en même temps dépend de l'épaisseur du papier et de sa condition.
*5 Le guide pour papier à onglets est requis.
Inserteur
Type et grammage du papier |
Format papier |
Capacité papier |
|---|---|---|
64 à 216 g/m2 (17,1 lb. Bond–79,9 lb. Cover) Gram. pap. 2–Gram. pap. 5 |
Formats de papier pouvant être détectés automatiquement :
A3
A3 |
200 feuilles × 2 |
64 à 216 g/m2 (17,1 lb. Bond–79,9 lb. Cover) Gram. pap. 2–Gram. pap. 5 |
Sélectionnez le format de papier à l'aide du menu Paramètres mag. :
B5 JIS 11 × 15
A4 11 × 14 |
200 feuilles × 2 |
64 à 216 g/m2 (17,1 lb. Bond–79,9 lb. Cover) Gram. pap. 2–Gram. pap. 5 |
Format personnalisé :
Vertical : de 139,7 à 330,2 mm Horizontal : de 139,7 à 487,7 mm
Longueur verticale : 5,50-13,00 inches Horizontal : de 5,50 à 19,20 inches |
200 feuilles × 2 |
Inserteur du module d'encollage :
Type et grammage du papier |
Format papier |
Capacité papier |
|---|---|---|
90,0–300,0 g/m2 (24,1 lb. Bond–165,0 lb. Index) Grammage papier 4 à Grammage papier 7 |
Formats de papier pouvant être détectés automatiquement :
A3
11 × 17 |
200 feuilles (ou jusqu’à 24 mm de hauteur) × 2 |
90,0–300,0 g/m2 (24,1 lb. Bond–165,0 lb. Index) Grammage papier 4 à Grammage papier 7 |
Sélectionnez le format de papier à l'aide du menu Paramètres mag. :
B4 JIS
A3 |
200 feuilles (ou jusqu’à 24 mm de hauteur) × 2 |
90,0–300,0 g/m2 (24,1 lb. Bond–165,0 lb. Index) Grammage papier 4 à Grammage papier 7 |
Format personnalisé :
Vertical : 257,0-330,2 mm Horizontal : 364,0-487,7 mm
Vertical : 10,12-13,00 inches Horizontal : 14,34-19,20 inches |
200 feuilles (ou jusqu’à 24 mm de hauteur) × 2 |
Épaisseur du papier
Épaisseur du papier*1 |
Métrique |
Papier Bond |
Papier couverture |
Papier Index |
|---|---|---|---|---|
Gram. pap. 1*2 |
52,3–63,0 g/m2 |
14,0–16,9 lb. Bond |
19,0–23,0 lb. Cover |
29,0–34,9 lb. Index |
Gram. pap. 2 |
63,1–80,0 g/m2 |
17,0–21,0 lb. Bond |
23,1 à 29,9 lb. Cover |
35,0–44,0 lb. Index |
Gram. pap. 3 |
80,1–105,0 g/m2 |
21,1–28,0 lb. Bond |
30,0–38,9 lb. Cover |
44,1–58,0 lb. Index |
Gram. pap. 4 |
105,1–163,0 g/m2 |
28,1–43,0 lb. Bond |
39,0–60,0 lb. Cover |
58,1–90,0 lb. Index |
Gram. pap. 5 |
163,1–220,0 g/m2 |
43,1–58,9 lb. Bond |
60,1–80,9 lb. Cover |
90,1–121,0 lb. Index |
Gram. pap. 6 |
220,1–256,0 g/m2 |
59,0–68,0 lb. Bond |
81,0–94,0 lb. Cover |
121,1–141,0 lb. Index |
Gram. pap. 7 |
256,1 à 300 g/m2 |
68,1–80,0 lb. Bond |
94,1 à 110 lb. Cover |
141,1 à 165 lb. Index |
Gram. pap. 8 |
300,1-350,0 g/m2 |
80,1 à 93,3 lb. Bond, |
110,1 à 128,8 lb. Couverture |
165,1 à 193,3 lb. Index |
Gram. pap. 9 |
350,1-400,0 g/m2 |
93,4 à 106,9 lb. Bond |
128,9 à 147,0 lb. Couverture |
193,4 à 221,0 lb. Index |
*1 La qualité d'impression diminue si le papier que vous utilisez est proche du grammage minimal ou maximal. Modifiez le paramètre de grammage du papier et définissez s'il est plus fin ou plus épais.
*2 Lorsque vous chargez du papier de 52,3 à 63,0 g/m2 (14,0 à 16,9 lb. Bond), il se peut que les bords se froissent ou qu'un incident papier survienne selon le type de papier.
Certains types de papier, comme le papier translucide ou les transparents, peuvent faire du bruit lors de la sortie. Ce bruit n'indique pas un problème et la qualité d'impression n'est pas affectée.
La capacité papier que vous trouverez dans les tableaux ci-dessus n'est qu'un exemple. En fonction du format papier, il est possible que la capacité papier réelle soit inférieure.
Lors du chargement du papier, veillez à ce que le haut de la pile ne dépasse pas la marque limite du magasin papier.
En cas d'alimentation multiple, ventilez soigneusement les feuilles de papier ou chargez le papier feuille par feuille dans le multibypass (magasin A).
Vous pouvez spécifiez si oui ou non l'appareil détectera automatiquement les alimentations de plusieurs feuilles de papier depuis chaque magasin. Dans le menu Paramètres d'ajustement pour Opérateurs, vous pouvez aussi définir si les travaux en cours doivent être suspendus ou non en cas de détection d'une alimentation multiple. Cependant, selon la condition du papier, il est possible que l'appareil ne détecte pas correctement les alimentations multiples. Pour plus d'informations sur la définition des Paramètres d'ajustement pour Opérateurs, reportez-vous au manuel Paramètres papier.
Aplatissez les feuilles ondulées avant de les charger.
Il est possible que la fonction Ajuster le gondolage papier ne puisse pas complètement éliminer le gondolage, selon du type de papier et de la direction du grain. Si le papier à grain long ne s'aplatit pas correctement, essayez d'utiliser du papier à grain court à la place. Pour plus d'informations sur la fonction Ajuster le gondolage papier, reportez-vous au manuel Paramètres papier.
Selon les formats de papier utilisés, la vitesse d'impression peut être plus lente que d'habitude.
Pour le chargement des enveloppes, reportez-vous à Enveloppes.
Lors de l'impression sur papier à en-tête, l'orientation du papier diffère selon la fonction que vous utilisez. Pour de plus amples informations, voir Chargement de papier à orientation fixe ou de papier Recto/Verso .
Les types de papier que vous pouvez sélectionner dans les Paramètres papier magasin sont uniquement des classifications générales. La qualité d'impression pour chaque type de papier dans une classification n'est pas garantie. Pour de plus amples informations, voir Papier inutilisable.
Si la surface du papier est poussiéreuse, il est possible que des points blancs apparaissent sur les impressions. Pour retirer la poussière, aérez soigneusement le papier.
Pour le chargement d'étiquettes :
Sélectionnez [Étiquettes] comme [Type papier] dans [Paramètres mag.], puis sélectionnez une épaisseur de papier adéquate sous [Grammage papier].
Lors du chargement des transparents :
Pour imprimer sur des transparents, sélectionnez [Transparent] pour [Type papier] dans [Paramètres mag.].
Lorsque vous chargez des transparents, vérifiez le recto et le verso des feuilles et placez-les correctement. Sinon, un incident papier risque de se produire.
Ventilez soigneusement les transparents à chaque utilisation. Ainsi, les transparents ne colleront pas ensemble et seront alimentés correctement.
Récupérez les feuilles imprimées une à une.
Lors de la sortie du module de réception grande capacité, veuillez définir le magasin du module de réception comme magasin de sortie. Pour plus d'informations, reportez-vous à Connexion de l'appareil / Paramètres système.
Lors du chargement de papier calque :
Lorsque vous chargez du papier calque, n'utilisez que du papier à grain long et orientez le papier selon son grain.
Le papier calque peut facilement absorber l'humidité et gondoler. Éliminez le gondolage du papier calque avant de le charger. Pour plus d'informations sur les paramètres visant à aplanir le papier gondolé, reportez-vous au manuel Paramètres papier.
Récupérez les feuilles imprimées une à une.
Pour le chargement de papier couché :
Si vous souhaitez utiliser du papier brillant, sélectionnez [Couché : brill.] comme [Type papier]. Si vous souhaitez utiliser du papier mat (y compris du papier de soie, mat et satiné), sélectionnez « [Couché : Mat] » pour « [Type papier] ». Pour plus d'informations concernant les paramètres d'utilisation du papier couché avec du papier personnalisé, reportez-vous au manuel Paramètres papier.
Lors du chargement de papier couché ou de papier brillant, veillez toujours à déramer le papier avant de l'utiliser.
Si un incident papier se produit ou si l'appareil fait un bruit étrange lors de l'alimentation en papier couché, introduisez les feuilles de papier couché, une à la fois.
Pour charger du papier couché dans le LCT grand format, il est nécessaire de préciser [Couché : Bril.], [Couché : Mat] ou [Couché : Très brillant] comme type de papier et de sélectionner une épaisseur de papier adéquate sous [Grammage papier].
Lorsque vous chargez du papier coloré :
En fonction de la couleur du papier, il est possible que la position du papier ne soit pas détectée correctement, ce qui peut entraîner un incident papier.
Lorsque vous utilisez du papier de couleur claire, précisez que le papier est de type [Couleur] dans [Param. pap. mag.].
Si les problèmes d'incident papier ne sont pas résolus lorsque vous utilisez du papier de couleur noire ou sombre, ou lorsque vous précisez que le papier est de type [Couleur] dans [Param. pap. mag.], précisez que le papier est de type [Noir].
Lorsque le fait de préciser que le papier est de type [Couleur] ou [Noir] ne résout pas les problèmes d'incident papier, ajustez le [Mde éclairage pour détect° pap. coul.] dans [Paramètres d'ajustement pour Opérateurs]. Pour de plus amples informations, reportez-vous au manuel Paramètres papier.

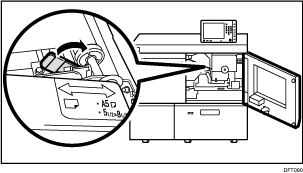

Pour charger du papier au format A5
ou 51/2 × 81/2 :Lorsque vous imprimez sur du papier format A5
ou 51/2 × 81/2, ouvrez le capot avant de l'unité principale gauche et tournez le levier A5/Half Letter vers la droite.
