Guide relatif aux noms et fonctions des composants

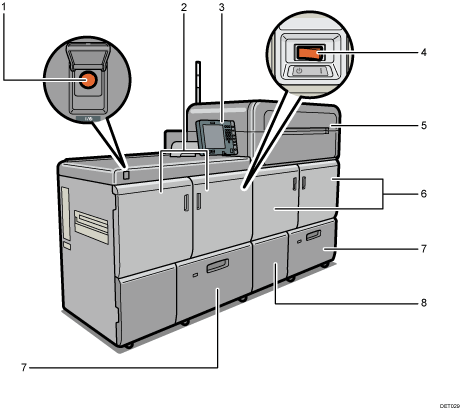

Vue avant gauche

1. Interrupteur principal d'alimentation

   Afin de faire fonctionner l'appareil, le commutateur d'alimentation doit être enclenché. S'il est sur OFF, ouvrez le capot de l'interrupteur principal d'alimentation et enclenchez-le.

2. Capot avant unité principale gauche

   Ouvrez pour enlever le papier coincé et appuyez sur l'interrupteur à courant alternatif.

3. Panneau de commande

   Voir Guide relatif aux noms et fonctions du panneau de commande de l'appareil.

4. Interrupteur à courant alternatif

   Appuyer pour éteindre totalement la machine. L'interrupteur à courant alternatif doit être en position de mise sous tension pendant une période d’utilisation normale. L'interrupteur se trouve à l’intérieur du capot avant gauche de l'unité principale. Pour de plus amples informations, voir À faire et à ne pas faire.

5. Compartiment pour cartouche d'encre

   Installez les cartouches d'encre à cet endroit.

   Ouvrez le capot pour remplacer la cartouche de toner.

6. Capot avant unité principale droite

   Ouvrez-le pour retirer le papier coincé.

7. Magasins papier (Magasins 1-2)

   Chargez le papier ici.

8. Capot de la cartouche de toner usagé

   Ouvrir pour remplacer la cartouche de toner usagé.

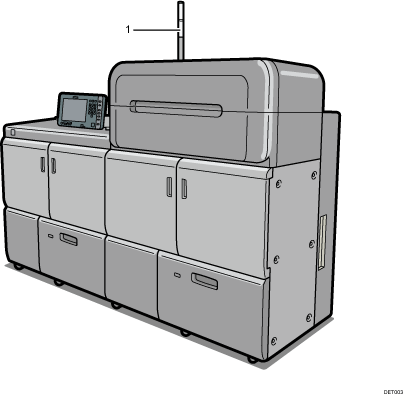

Vue avant droite

1. Voyant Attention

   Voir Guide relatif aux fonctions du voyant Attention.

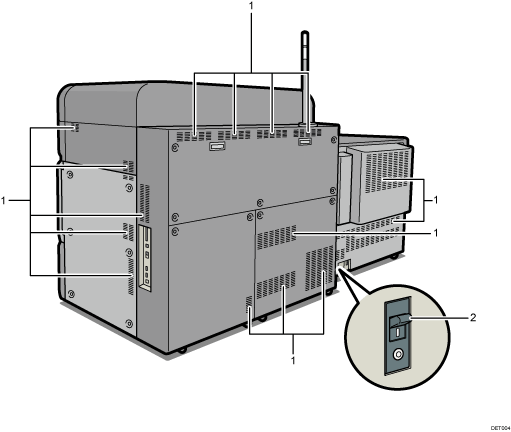

Vue arrière droite

1. Aérations

   Évitez la surchauffe.

2. Contrôle du disjoncteur

   Protège les utilisateurs des chocs électriques. Pour plus d'informations sur le contrôle du disjoncteur, voir Vérifier les disjoncteurs différentiels.

   Une plaque se trouve généralement sur la pièce comme sur l'illustration. Ne touchez pas cette plaque lorsqu'un ingénieur la retire.
