Guía de nombres y funciones de componentes

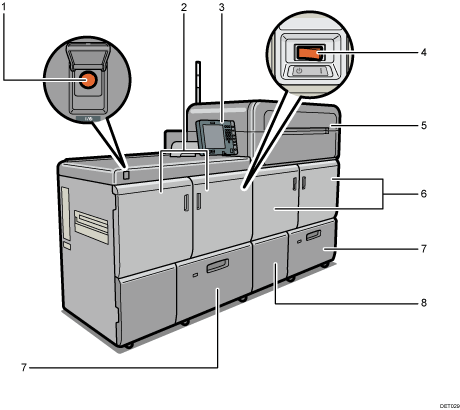

Vista delantera e izquierda

1. Interruptor de alimentación principal

   Para poner en funcionamiento la máquina, debe estar encendido el interruptor de funcionamiento. Si está apagado, abra la tapa del interruptor principal y enciéndalo.

2. Tapa frontal izquierda de la unidad principal

   Ábrala para eliminar los atascos de papel o encienda/apague el interruptor de alimentación de CA.

3. Panel de mandos

   Consulte Guía de nombres y funciones del panel de mandos de la máquina.

4. Interruptor de alimentación de CA

   Púlselo para desactivar completamente la alimentación de la máquina. El interruptor de alimentación de CA debe estar encendido durante el uso normal de la máquina. El interruptor se encuentra dentro de la tapa delantera de la unidad central izquierda. Para más información, consulte Qué se puede hacer y qué no.

5. Compartimento de cartuchos de tóner

   Instale aquí los cartuchos de tóner.

   Abra la puerta para sustituir los cartuchos de tóner.

6. Tapa frontal derecha de la unidad principal

   Ábrala para eliminar los atascos de papel.

7. Bandejas de papel (bandejas 1-2)

   Cargue el papel aquí.

8. Puerta de cartucho de tóner residual

   Ábrala para cambiar la botella de tóner residual.

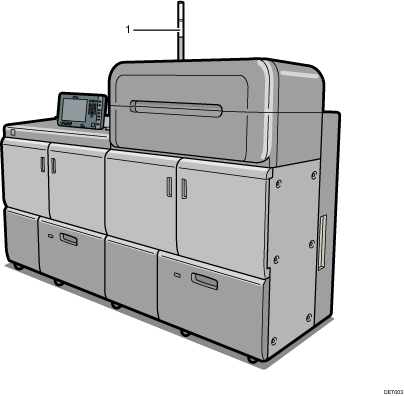

Vista delantera y derecha

1. Luz de aviso

   Consulte Guía de las funciones de la luz de aviso.

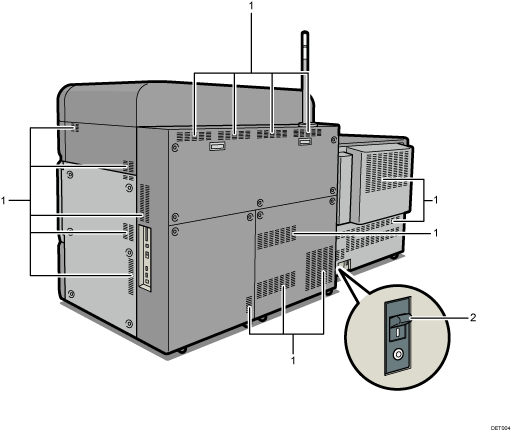

Vista posterior y derecha

1. Respiraderos

   Evitan un sobrecalentamiento.

2. Protector contra fugas a tierra

   Protege a los usuarios contra electrocuciones. Si desea más información sobre cómo comprobar el disyuntor, consulte Cómo comprobar los disyuntores diferenciales.

   Normalmente hay una placa sobre esta parte, tal y como se muestra en la imagen. No toque esta placa, ya que el técnico del cliente es el encargado de extraerla.
