Dieser Abschnitt erläutert, wie die Schnittstelle des Geräts identifiziert und das Gerät in Übereinstimmung mit der Netzwerkumgebung angeschlossen wird.
Stecken Sie keine Fremdkörper in die Öffnungen an der Schnittstelle, wie beispielsweise den Ethernet-Anschluss oder die USB-Host-Schnittstelle. Dies könnte zu einer Fehlfunktion führen.
Prüfen Sie beim Anschluss eines USB-Schnittstellenkabels die Form des Anschlusses und setzen Sie den Stecker so ein, dass er in den Anschluss passt. Wenn Sie versuchen, ein USB-Schnittstellenkabel einzusetzen, bei dem der Stecker und der Anschluss nicht zusammenpassen, kann das USB-Schnittstellenkabel oder der Anschluss beschädigt werden.
Berühren Sie die Öffnungen der Schnittstelle nicht. Dies könnte zu einer Fehlfunktion führen.

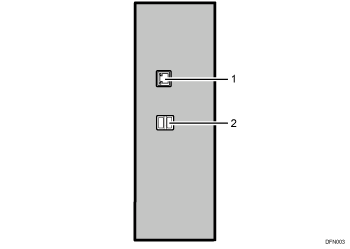

Gigabit-Ethernet-Anschluss
Anschluss für ein 1000BASE-T-, 100BASE-TX- oder 10BASE-T-Kabel
Verwenden Sie diese Schnittstelle, um das Gerät an ein Netzwerk anzuschließen.
Wenn Sie ein Ethernet-Schnittstellenkabel verwenden, das 1000BASE-T unterstützt, stellen Sie die [Ethernet-Geschwindigkeit] auf [Auto. wä.: 1Gbps aktiv.] in den [Schnittst.-Einst.] in [Systemeinst.] ein.
USB-Host-Schnittstelle
Anschluss zum Anschließen eines USB-Schnittstellenkabels oder eines USB-Schnittstellengeräts
Verwenden Sie diese Schnittstelle, um das Gerät an ein Kartenauthentifizierungsgerät oder eine externe Tastatur anzuschließen.
Normalerweise werden die Anschlüsse von einer Platte abgedeckt. Nur ein Techniker des Kunden kann die Platte entfernen. Kontaktieren Sie Ihren Ansprechpartner im Vertrieb, wenn das Schnittstellenkabel angeschlossen wird.
Drei zugewiesene Kabel wurden schon im USB-Anschluss des Geräts angeschlossen. Entfernen Sie diese Kabel nicht. Werden sie entfernt, wenn die Hauptstromversorgung des Geräts eingeschaltet ist, kann dies möglicherweise zu einer Fehlfunktion des Geräts führen.
Um zu verhindern, dass die zugewiesenen USB-Kabel versehentlich herausgezogen werden, bringen Sie die an den Computer angeschlossenen zugewiesenen USB-Kabel so an, dass niemand über sie stolpern kann.
Schließen Sie das Ethernet-Schnittstellenkabel und die zugewiesenen Kabel nicht an bzw. entfernen Sie diese nicht, wenn die Hauptstromversorgung des Geräts eingeschaltet ist.
