Dieser Abschnitt beschreibt die empfohlenen Papierformate und -typen.
Wenn Sie Papier verwenden, das sich wellt, weil es zu trocken oder feucht ist, kann es zu einer Blockierung der Heftklammern oder einem Papierstau kommen.
Kein speziell für Tintenstrahldrucker hergestelltes Papier verwenden. Tintenstrahlpapier kann an der Fixiereinheit festkleben und zu Störungen beim Papiereinzug führen.
Wenn Sie Folien einlegen, überprüfen Sie die Vorder- und Rückseite der Blätter, und legen Sie sie korrekt ein, da sonst ein Papierstau auftreten könnte.
Magazine 1, 2 und Breit-LCT (Magazine 3 bis 8)*1, *14
Papiertyp und -gewicht |
Papierformat |
Papierkapazität |
|---|---|---|
52,3-400,0 g/m2 (14,0 lb. Bond-221,0 lb. Index) Papiergewicht 1–Papiergew. 9*2 |
Automatisch erkennbare Papierformate:*3
A3
A3 |
2.400 Blatt |
52,3-400,0 g/m2 (14,0 lb. Bond-221,0 lb. Index) Papiergewicht 1–Papiergew. 9*2 |
Wählen Sie das Papierformat im Menü Papiermagazin-Einstell. aus.
B5 JIS 11 × 15
A4 10 × 15 |
2.400 Blatt |
52,3-400,0 g/m2 (14,0 lb. Bond-221,0 lb. Index) Papiergewicht 1–Papiergew. 9*2 |
Benutzerdefiniertes Format: *6
Vertikal: 100,0-330,2 mm Horizontal: 139,7-487,7 mm
Vertikal: 3,94–13,00 Zoll Horizontal: 5,50-19,20 Zoll |
2.400 Blatt*7 |
Beschicht.: Glanz Beschicht.: Matt |
Automatisch erkennbare Papierformate:
A3
A3 |
– |
Beschicht.: Glanz Beschicht.: Matt |
Wählen Sie das Papierformat im Menü Papiermagazin-Einstell. aus.
B5 JIS 11 × 15
A4 11 × 15 |
– |
Beschicht.: Glanz Beschicht.: Matt |
Benutzerdefiniertes Format:
Vertikal: 139,7-330,2 mm Horizontal: 139,7-487,7 mm
Vertikal: 5,50-13,00 Zoll Horizontal: 5,50-19,20 Zoll |
– |
Transparentpapier |
A3 |
*9 |
Folien |
A4 |
*9 |
Registerkarten*10 |
A4 |
– |
Etikettenpapier |
A4 |
– |
Umschläge*8 |
*11, *12, *13 240 × 332 mm, 235 × 120 mm, 120 × 235 mm, 105 × 241 mm, 110 × 220 mm |
*15 |
*4, A4
*1 Sie können das Bannerpapiermagazin für Magazin 3, 5 oder 7 installieren.
*2 Wenn Papier mit einer horizontalen Länge von 487,8 mm (19,20 Zoll) oder mehr festgelegt ist, beträgt das maximale Papiergewicht des Magazins Papiergewicht 7.
*3 Wenn das Bannerpapiermagazin installiert ist, werden Papierformate nicht automatisch erkannt.
*4 Wenn das Bannerpapiermagazin installiert ist, wählen Sie das Papierformat über das Menü Mag.pap.einst..
*5 Wenn das Bannerpapiermagazin installiert ist, können Sie Papierformate nicht auswählen.
*6 Wenn das Bannerpapiermagazin installiert ist, können bis zu 800 Blatt Papier mit einer Länge von 420,0-700,0 mm (16,54-27,55 Zoll) eingelegt werden.
*7 Bei einer horizontalen Papierlänge von 420,0–559,9 mm (16,54–22,00 Zoll) beträgt die Papierkapazität 800 Blatt. Bei einer horizontalen Papierlänge von 560,0–700,0 mm (22,00–27,55 Zoll) beträgt die Papierkapazität 1.100 Blatt.
*8 Wenn das Bannerpapiermagazin installiert ist, können Sie Papiertypen nicht auswählen.
*9 Die maximale Anzahl der Blätter, die Sie auf einmal einlegen können, richtet sich nach Dicke und Zustand des Papiers.
*10 Der Registeranschlag ist erforderlich.
*11 Öffnen Sie die Umschlagklappen und legen Sie die Umschläge so ein, dass die Umschlagklappen auf die rechte Seite des Papiermagazins zeigen.
*12 Geben Sie die Umschlagformate einschließlich ihrer Umschlagklappenformate mithilfe der Funktion Magazinpapiereinstellungen ein.
*13 Formate enthalten nicht die Umschlagklappengrößen.
*14 Wellen glätten, sodass diese innerhalb der folgenden Richtlinien liegen.
52,3–299,9 g/m2 Papier: Wellenhöhe 5 mm (0,2 Zoll) oder weniger, R über 100 mm (3,94 Zoll).
300–400 g/m2 Papier: Wellenhöhe 3 mm (0,12 Zoll) oder weniger, R über 100 mm (3,94 Zoll).
*15 Die Wellen auf dem Umschlag glätten, dann die Differenz zwischen der Stapelhöhe auf der Unterseite des Umschlags und der Stapelhöhe auf dem Klappenanteil auf 10 mm (0,4 Zoll) oder weniger einstellen.
Multi-Bypass (Magazin A)
Papiertyp und -gewicht |
Papierformat |
Papierkapazität |
|---|---|---|
52,3–216,0 g/m2 (14,0 lb. Bond–79,9 lb. Cover) Papiergewicht 1–Papiergewicht 5 |
Automatisch erkennbare Papierformate:
A3
A3 |
500 Blatt |
52,3–216,0 g/m2 (14,0 lb. Bond–79,9 lb. Cover) Papiergewicht 1–Papiergewicht 5 |
*1
B5 JIS 10 × 15
A4 10 × 14 |
500 Blatt |
52,3–216,0 g/m2 (14,0 lb. Bond–79,9 lb. Cover) Papiergewicht 1–Papiergewicht 5 |
Benutzerdefiniertes Format: *2
Vertikal: 100,0-330,2 mm Horizontal: 139,7-487,7 mm *3
Vertikal: 3,94–13,00 Zoll Horizontal: 5,50-19,20 Zoll *3 |
500 Blatt |
Transparentpapier |
A3 |
*4 |
Folien |
A4 |
*4 |
Registerkarten*5 |
A4 |
– |
Umschläge |
Vertikal: 100,0-330,2 mm Horizontal: 139,7-487,7 mm
Vertikal: 3,94–13,00 Zoll Horizontal: 5,50-19,20 Zoll |
10 Blatt |
*1 Das Papierformat auswählen. Weitere Informationen finden Sie im Handbuch Papiereinstellungen.
*2 Das Papierformat eingeben. Weitere Informationen finden Sie im Handbuch Papiereinstellungen.
*3 Wenn das Bannermagazin installiert ist, beträgt die maximale horizontale Länge des benutzerdefinierten Papierformats 700,0 mm (27,55 Zoll).
*4 Die maximale Anzahl der Blätter, die Sie auf einmal einlegen können, richtet sich nach Dicke und Zustand des Papiers.
*5 Der Registeranschlag ist erforderlich.
Einschießeinheit
Papiertyp und -gewicht |
Papierformat |
Papierkapazität |
|---|---|---|
64,0–216,0 g/m2 (17,1 lb. Bond–79,9 lb. Cover) Papiergewicht 2–Papiergewicht 5 |
Automatisch erkennbare Papierformate:
A3
A3 |
200 Blatt × 2 |
64,0–216,0 g/m2 (17,1 lb. Bond–79,9 lb. Cover) Papiergewicht 2–Papiergewicht 5 |
Wählen Sie das Papierformat im Menü Papiermagazin-Einstell. aus.
B5 JIS 11 × 15
A4 11 × 14 |
200 Blatt × 2 |
64,0–216,0 g/m2 (17,1 lb. Bond–79,9 lb. Cover) Papiergewicht 2–Papiergewicht 5 |
Benutzerdefiniertes Format:
Vertikal: 139,7-330,2 mm Horizontal: 139,7-487,7 mm
Vertikal: 5,50-13,00 Zoll Horizontal: 5,50-19,20 Zoll |
200 Blatt × 2 |
Einschießeinheit des Klebebinders
Papiertyp und -gewicht |
Papierformat |
Papierkapazität |
|---|---|---|
90,0–300,0 g/m2 (24,1 lb. Bond–165,0 lb. Index) Papiergewicht 4–Papiergewicht 7 |
Automatisch erkennbare Papierformate:
A3
11 × 17 |
200 Blätter (oder bis zu 24 mm an Höhe) × 2 |
90,0–300,0 g/m2 (24,1 lb. Bond–165,0 lb. Index) Papiergewicht 4–Papiergewicht 7 |
Wählen Sie das Papierformat im Menü Papiermagazin-Einstell. aus.
B4 JIS
A3 |
200 Blätter (oder bis zu 24 mm an Höhe) × 2 |
90,0–300,0 g/m2 (24,1 lb. Bond–165,0 lb. Index) Papiergewicht 4–Papiergewicht 7 |
Benutzerdefiniertes Format:
Vertikal: 257,0–330,2 mm Horizontal: 364,0–487,7 mm
Vertikal: 10,12–13,00 Zoll Horizontal: 14,34–19,20 Zoll |
200 Blätter (oder bis zu 24 mm an Höhe) × 2 |
Papierdicke
Papierdicke*1 |
Metrisch |
Bondpapier |
Deckpapier |
Indexpapier |
|---|---|---|---|---|
Papiergewicht 1*2 |
52,3–63,0 g/m2 |
14,0-16,9 lb. Bond |
19,0-23,0 lb. Cover |
29,0-34,9 lb. Index |
Papiergewicht 2 |
63,1–80,0 g/m2 |
17,0-21,0 lb. Bond |
23,1–29,9 lb. Cover |
35,0–44,0 lb. Index |
Papiergewicht 3 |
80,1–105,0 g/m2 |
21,1-28,0 lb. Bond |
30,0–38,9 lb. Cover |
44,1–58,0 lb. Index |
Papiergewicht 4 |
105,1–163,0 g/m2 |
28,1-43,0 lb. Bond |
39,0–60,0 lb. Cover |
58,1–90,0 lb. Index |
Papiergewicht 5 |
163,1–220,0 g/m2 |
43,1-58,9 lb. Bond |
60,1–80,9 lb. Cover |
90,1–121,0 lb. Index |
Papiergewicht 6 |
220,1–256,0 g/m2 |
59,0-68,0 lb. Bond |
81,0–94,0 lb. Cover |
121,1–141,0 lb. Index |
Papiergewicht 7 |
256,1–300,0 g/m2 |
68,1-80,0 lb. Bond |
94,1–110,0 lb. Cover |
141,1–165,0 lb. Index |
Papiergewicht 8 |
300,1-350,0 g/m2 |
80,1-93,3 lb. Bond |
110,1-128,8 lb. Cover |
165,1-193,3 lb. Index |
Papiergewicht 9 |
350,1-400,0 g/m2 |
93,4-106,9 lb. Bond |
128,9-147,0 lb. Cover |
193,4-221,0 lb. Index |
*1 Die Druckqualität wird beeinträchtigt, wenn das Gewicht des von Ihnen verwendeten Papiers zu nahe am Mindest- oder Höchstgewicht liegt. Stellen Sie das Papiergewicht daher auf dickeres oder dünneres Papier um.
*2 Wenn Papier mit 52,3–63,0 g/m2 (14,0–16,9 lb. Bond) eingelegt wird, können die Kanten zerknittern oder das Papier wird, je nach Papiertyp, falsch eingezogen.
Bestimmte Papiertypen, wie Transparentpapier oder Folien, erzeugen eventuell ein Geräusch, wenn sie ausgegeben werden. Dies bedeutet aber nicht, dass irgendein Problem vorliegt. Auch die Druckqualität wird dadurch nicht beeinträchtigt.
Die Papiermengen in den vorstehenden Tabellen sind lediglich Beispiele. Die Papierkapazität kann, abhängig vom Papiertyp, geringer sein.
Achten Sie beim Einlegen von Papier darauf, dass der Papierstapel die Begrenzungsmarkierung im Papiermagazin nicht überschreitet.
Wenn mehrere Blätter eingezogen werden, fächern Sie die Blätter sorgfältig auf oder legen Sie die Blätter nacheinander in den Multi-Bypass (Magazin A) ein.
Sie können eingeben, ob das Gerät einen Mehrfachblatteinzug bei Papier aus jedem Magazin automatisch erkennen soll oder nicht. Im Menü Anpassungseinstellungen für Anwender können Sie auch festlegen, ob aktuelle Jobs unterbrochen oder fortgesetzt werden, wenn erkannt wird, dass mehrere Blätter eingezogen werden. Das Gerät kann jedoch, je nach Papierzustand, nicht richtig erkennen, ob mehrere Blätter eingezogen werden. Einzelheiten zu den Anpassungseinstellungen für Anwender finden Sie in Papiereinstellungen.
Glätten Sie zerknittertes oder verzogenes Papier, bevor Sie es einlegen.
Die Funktion Papierwellung einstellen kann die Wellung eventuell nicht vollständig entfernen, abhängig von Papiertyp und Körnungsrichtung. Wenn sich bei langkörnigem Papier die Wellung nicht richtig entfernen lässt, versuchen Sie stattdessen Papier mit kurzer Körnung. Einzelheiten zur Funktion Papierwellung einstellen finden Sie in Papiereinstellungen.
Abhängig vom Papierformat erfolgt das Drucken möglicherweise langsamer als normal.
Zum Einlegen von Umschlägen siehe Umschläge.
Wenn Sie auf Briefbögen drucken, variiert die Papierausrichtung je nach der verwendeten Funktion. Nähere Einzelheiten siehe Einlegen von Papier mit fester Ausrichtung oder zweiseitigem Papier.
Bei den in Magazinpapiereinstellungen wählbaren Papiertypen handelt es sich nur um allgemeine Klassifizierungen. Die Druckqualität für die verschiedenen Papiertypen kann nicht garantiert werden. Nähere Einzelheiten siehe Ungeeignetes Papier.
Wenn die Oberfläche des Papiers staubig ist, können weiße Flecken auf den Drucken erscheinen. Fächern Sie das Papier zum Entfernen von Staub gründlich auf.
Einlegen von Etiketten:
Wählen Sie in [Magazin-Papiereinst.] als [Papiertyp] [Etiketten] und wählen Sie unter [Papierdicke] ein geeignetes Papiergewicht.
Beim Einlegen von Folien:
Zum Drucken auf Folien wählen Sie [Folie] als [Papiertyp] in [Magazin-Papiereinst.].
Wenn Sie Folien einlegen, überprüfen Sie die Vorder- und Rückseite der Blätter, und legen Sie sie korrekt ein, da sonst ein Papierstau auftreten könnte.
Fächern Sie Folien vor jeder Verwendung auf. So kleben die Folien nicht zusammen und sie werden nicht falsch eingezogen.
Entfernen Sie die bedruckten Blätter Seite für Seite.
Bei der Ausgabe an den Großraumstapler legen Sie das Ausgabefach als oberes Staplerfach fest. Einzelheiten siehe Handbuch Anschließen des Gerätes/Systemeinstellungen.
Verwendung von Transparentpapier:
Verwenden Sie beim Einlegen von Transparentpapier nur Papier mit langer Faserung und wählen Sie die Papierausrichtung entsprechend dem Faserverlauf.
Transparentpapier zieht schnell Feuchtigkeit an und wird wellig. Entfernen Sie die Wellung aus dem Transparentpapier bevor Sie es einlegen. Weitere Informationen zu den Einstellungen der Glättung von gewelltem Papier finden Sie im Handbuch Papiereinstellungen.
Entfernen Sie die bedruckten Blätter Seite für Seite.
Beim Einlegen von beschichtetem Papier:
Wenn Sie Hochglanzpapier verwenden möchten, wählen Sie [Beschicht.: Glanz] für [Papiertyp] aus. Wenn Sie mattes Papier verwenden (einschließlich Seiden- und Satinpapier), wählen Sie [Beschicht.: Matt] für [Papiertyp] aus. Weitere Informationen zu den Einstellungen für die Verwendung von beschichtetem mit benutzerdefiniertem Papier finden Sie im Handbuch Papiereinstellungen.
Wenn Sie beschichtetes Papier oder Hochglanzpapier einlegen, fächern Sie vor der Benutzung das Papier immer auf.
Wenn ein Papierstau auftritt oder das Gerät beim Einzug beschichteter Papierstapel merkwürdige Geräusche macht, führen Sie das beschichtete Papier einzeln zu.
Folgendes muss beim Einlegen von beschichtetem Papier in das Breit-LCT als Papiertyp angegeben werden: [Beschich.:Glanz], [Beschicht.: Matt] oder [Besch: Hochglanz], außerdem muss unter [Papiergewicht] die entsprechende Dicke angegeben werden.
Bei der Einstellung des farbigen Papiers:
Je nach Farbe des Papier kann die Position des Papiers eventuell nicht korrekt erkannt werden, was zu einem Papierstau führt.
Wenn helles Papier verwendet wird, geben Sie den Papiertyp als [Farbe] unter [Papiereinstellung]ein.
Wenn Sie schwarzes oder dunkles Papier verwenden oder wenn Sie den Papiertyp als [Farbe] unter [Papiereinstellung] eingeben und dies die Papierstaus nicht löst, geben Sie den Papiertyp als [Schwarz]ein.
Wenn Sie den Papiertyp als [Farbe] oder [Schwarz] spezifizieren und dies die Papierstaus nicht löst, stellen Sie [Beleu.mod. z. Farb.pap.erken.] in [Anpassungseinstellungen für Anwender] ein. Einzelheiten dazu finden Sie in Papiereinstellungen.

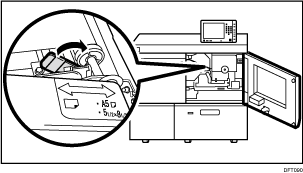

Um Blätter im Format A5
oder 51/2 × 81/2 einzulegen:Wenn Sie Blätter vom Format A5
oder 51/2 × 81/2 verwenden, öffnen Sie die obere Abdeckung des linken Hauptgeräts und bewegen Sie den Hebel für A5/Half Letter nach rechts.
