Anleitung zu Bezeichnungen und Funktionen der Komponenten

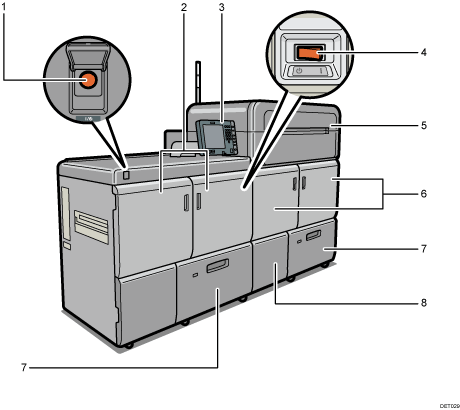

Vorderansicht und linke Seitenansicht

1. Hauptschalter

   Um das Gerät bedienen zu können, muss es eingeschaltet sein. Wenn es ausgeschaltet ist, die Abdeckung des Hauptschalters öffnen und den Schalter betätigen.

2. Vordere Hauptgerät-Abdeckung, links

   Zum Entfernen von Papierstaus öffnen, oder Netzschalter aktivieren/deaktivieren.

3. Bedienfeld

   Siehe Anleitung zu den Bezeichnungen und Funktionen des Bedienfelds des Geräts.

4. Netzschalter

   Drücken, um die Stromzufuhr zum Gerät vollständig abzuschalten. Der Netzschalter muss bei normalem Gebrauch angeschaltet bleiben. Der Schalter befindet sich in der linken vorderen Hauptgerät-Abdeckung. Nähere Einzelheiten finden Sie hier: Wichtige Hinweise.

5. Tonerkartuschenfach

   Tonerkartuschen hier einsetzen.

   Öffnen Sie die Abdeckung, um die Tonerkartuschen auszuwechseln.

6. Vordere Hauptgerät-Abdeckung, rechts

   Öffnen, um Papierstaus zu beseitigen.

7. Papiermagazine (Magazine 1 - 2)

   Legen Sie hier Papier ein.

8. Abdeckung des Resttonerbehälters

   Diese Abdeckung öffnen, um den Resttonerbehälter auszutauschen.

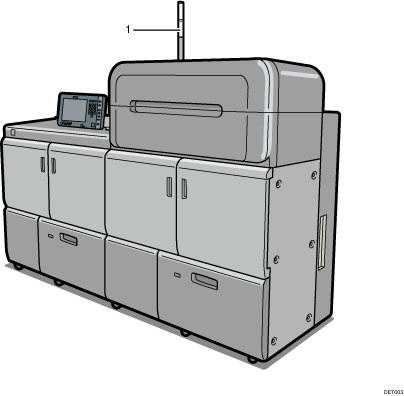

Vorderansicht und rechte Seitenansicht

1. Hinweisleuchte

   Siehe Anleitung zu den Funktionen der Hinweisleuchte.

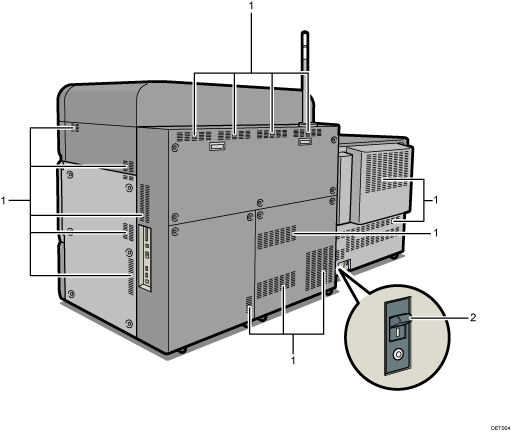

Rückansicht und rechte Seitenansicht

1. Lüftungsschlitze

   Vermeiden Überhitzung.

2. Fehlerstrom-Schutzschalter

   Schützt Anwender vor Stromschlag. Weitere Informationen zur Überprüfung des Fehlerstrom-Schutzschalters finden Sie hier auf Überprüfen des Fehlerstrom-Schutzschalters.

   Normalerweise befindet sich wie in der Abbildung dargestellt eine Platte auf dem Teil. Diese Platte nicht berühren, da der Kundentechniker diese entfernt.
