Scansione dell'area intera dell'originale di formato personalizzato
Precedente
Questa sezione spiega come specificare un formato personalizzato per acquisire l'intera area di un originale.
Per visualizzare la schermata di impostazione del formato personalizzato, premere [Impostaz.invio] > [Formato scansione] > [Formato pers.] > [Formato originale] sulla schermata iniziale dello scanner.
Le seguenti tabelle spiegano come misurare gli originali in formato personalizzato e come specificare le impostazioni di scansione sulla schermata delle impostazioni del formato.
Come misurare i formati
Orientamento e posizione dell'originale |
Metodo di misurazione per acquisire l'intera area di un originale di formato personalizzato. |
|---|---|
Nell'orientamento |
|
Nell'orientamento |
|
sul vetro di esposizione o nell'ADF
sul vetro di esposizione o nell'ADF
Impostazioni di scansione sulla schermata di impostazione del formato personalizzato
Formato originale (X1 e Y1)
Specificare la lunghezza e la larghezza dell'originale.
Immettere la larghezza e la lunghezza correnti in [X1] e [Y1] rispettivamente, quindi premere il tasto [
].
Per X1 e Y1, è possibile specificare formati di 10 mm (0,4 pollici) o più grandi.

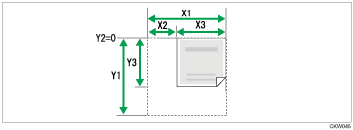

Per eseguire la scansione di un originale più piccolo di 10 mm (0,4 pollici), configurare le impostazioni come se si stesse eseguendo la scansione di parte di un originale più grande di 10 mm (0,4 pollici). Per esempio: per eseguire la scansione di un'etichetta per CD sul vetro di esposizione, specificare X1 - X3 e Y1 - Y3 facendo riferimento allo schema in basso. Per informazioni sulle procedure di scansione, vedere Scansione di parte di un originale.
Per informazioni su come posizionare gli originali, vedere Secificare le impostazioni degli originali.
