Guía de componentes

Exterior: vista frontal

1. ADF

   Baje el ADF sobre los originales situados sobre el cristal de exposición.

   Si coloca una pila de originales en el alimentador automático de documentos (ADF), éste procesará automáticamente los originales de uno en uno.

2. Tapa del ADF

   Abra esta tapa para retirar los originales atascados en el ADF.

3. Palanca de apertura de la tapa del ADF

   Tire de esta palanca para abrir la tapa del ADF.

4. Bandeja de entrada del ADF

   Coloque aquí las pilas de originales.

5. Extensor para la bandeja del ADF

   Extiéndalo cuando coloque papel de un tamaño superior al A4 en la bandeja de entrada del ADF.

6. Cristal de exposición

   Coloque aquí los originales hacia abajo.

7. Tapa del cristal de exposición

   Abra esta tapa para colocar los originales en el cristal de exposición.

8. Bandeja de salida del ADF

   Los originales escaneados con el ADF quedan aquí.

9. Guía tope del ADF

   Tire de esta guía para evitar que se caigan los originales.

10. Panel de mandos

    Consulte Guía de nombres y funciones del panel de mandos de la máquina.

11. Orificios de ventilación

    Evitan un sobrecalentamiento.

12. Bandeja estándar

    El papel copiado o impreso y los mensajes de fax se entregan aquí.

13. Botón de apertura de la tapa frontal

    Pulse este botón para abrir la tapa frontal.

14. Tapa de memoria

    Retire esta tapa para instalar el módulo de memoria opcional y el disco duro.

15. Tapa frontal

    Abra para tener acceso al interior de la máquina y para extraer el papel atascado.

    Abra aquí para cambiar el cartucho del tóner y la unidad del tambor.

16. Bandejas inferiores de papel (opción)

    Cargue el papel aquí.

    Para más información, consulte Guía de funciones de las opciones de la máquina.

17. Bandeja 1

    Cargue el papel aquí.

18. Interruptor de alimentación principal

    Para poner en funcionamiento la máquina, debe estar encendido el interruptor de funcionamiento. Si está apagado, encienda el interruptor.

19. Palanca de apertura de la bandeja bypass

    Pulse esta palanca para abrir la bandeja bypass.

20. Guías tope

    Tire de esta guía para evitar que se caiga el papel.

21. Bandeja bypass

    Para copiar o imprimir en papel grueso, transparencias OHP, sobres y papel de etiqueta (etiquetas adhesivas).

22. Extensor de la bandeja bypass

    Saque este extensor cuando cargue hojas tamaño A4 , 8¹/₂ × 11 o superior en la bandeja de papel bypass.

23. Guías de papel

    Cuando cargue papel en la bandeja de bypass, alinee las guías del papel contra el papel.

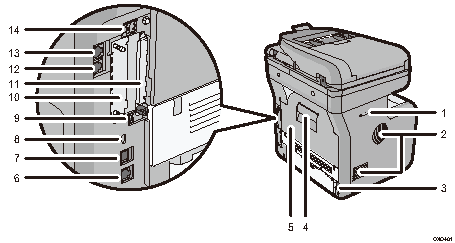

Exterior: vista posterior

1. Hendidura para el auricular (principalmente Norteamérica)

   Inserte el soporte del auricular en la ranura.

2. Orificios de ventilación

   Evitan un sobrecalentamiento.

3. Conector de alimentación

   Conecte el cable de alimentación a la máquina. Inserte el otro extremo en una toma de electricidad.

4. Palanca de apertura de la tapa posterior

   Tire de esta palanca para abrir la tapa posterior.

5. Cubierta posterior

   Abra para tener acceso al interior de la máquina y para extraer el papel atascado.

   Abra aquí para sustituir la unidad de fusión.

6. Puerto Gigabit Ethernet

   Utilice un cable de interface de red para conectar la máquina a una red.

7. Puerto USB 2.0 [Tipo B]

   Utilice un cable USB para conectar la máquina a un ordenador.

8. Ranura de seguridad

   Conecta un cable de seguridad para prevenir el robo.

9. Puerto H de USB (Puerto para uso de un técnico)

   No use este puerto.

10. Ranura

    Es posible insertar tarjetas de interface opcional.

    Inserte una tarjeta de interfaz inalámbrica LAN opcional, un conversor de formato de archivos o tarjeta de interfaz IEEE 1284.

11. Ranuras de tarjeta de ampliación

    Retire la tapa para instalar las tarjetas SD.

12. Conector del teléfono externo

    Para conectar un teléfono externo.

13. Conector de la unidad de interface G3

    Para conectar una línea telefónica.

14. Interface del host USB

    Conecta dispositivos externos tales como un dispositivo de autenticación de tarjetas.



    • La función dúplex expulsa parcialmente el papel de la máquina para poder darle la vuelta. No intente extraer el papel mientras la función dúplex le está dando la vuelta.

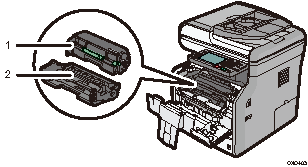

Interior: vista delantera

1. Cartucho de tóner

   Retire el cartucho de tóner y retire el papel atascado.

   Se muestran mensajes en la pantalla cuando el cartucho de tóner debe sustituirse, o bien cuando debe prepararse uno nuevo.

   Para obtener más información sobre los mensajes que aparecen en la pantalla cuando es necesario sustituir los consumibles, consulte Mantenimiento y especificaciones.



   • Cuando retire papel atascado, retire la unidad de tóner y el tambor. Si sólo quiere retirar el cartucho de tóner, tire hacia abajo de la palanca en el lado del cartucho de tóner y retire el cartucho.

2. Unidad de tambor

   Se muestran mensajes en la pantalla cuando la unidad del tambor debe sustituirse, o bien cuando debe prepararse una nueva.

   Para obtener más información sobre los mensajes que aparecen en la pantalla cuando es necesario sustituir los consumibles, consulte Mantenimiento y especificaciones.

Interior: vista posterior

1. Unidad de fusión

   Extraiga la unidad de fusión y retire el papel atascado.

   Se muestran mensajes en la pantalla cuando la unidad de fusión debe sustituirse, o bien cuando debe prepararse una nueva.

   Para obtener más información sobre los mensajes que aparecen en la pantalla cuando es necesario sustituir los consumibles, consulte Mantenimiento y especificaciones.

   La unidad de fusión se incluye con el kit de mantenimiento.
