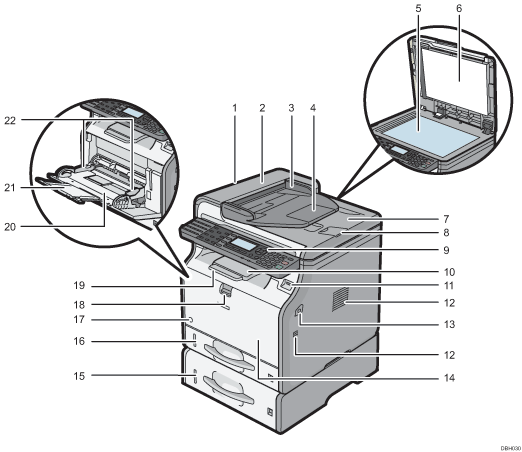

外部：正视图
ADF
放低ADF压住曝光玻璃上的原稿。
如果将一叠原稿装到ADF中，ADF就会一张张地自动输送原稿。
ADF盖
打开此盖可取出卡在ADF中的原稿。
ADF进纸盘
在此处放置一叠原稿。
ADF纸盘延伸板
如果在ADF进纸盘中放置的纸张比A4长，则延伸此处。
曝光玻璃
将原稿面朝下放在此处。
曝光玻璃上盖
打开此盖在曝光玻璃上放置原稿。
ADF输出纸盘
通过ADF扫描的原稿在此输出。
ADF挡板
拉出此挡板可以防止原稿掉落。
控制面板
请参见机器控制面板的名称和功能指南。
标准纸盘
复印/打印的纸张和传真消息输送到此处。
介质插槽
插入USB闪存设备。
通风孔
防止过热。
前盖开启按钮
按下此按钮可以打开前盖。
前盖
打开进入机器内部，移除卡纸。
打开此处更换碳粉盒和印筒单元。
下纸盘（选购件）
在此处装纸。
纸盘1
在此处装纸。
主电源开关
若要操作机器，必须打开主电源开关。如果此开关被关闭，请打开此开关。
手送台开启控制杆
推动此杆可以打开手送台。
纸盘延长板
拉出此挡板可以防止纸张掉落。
手送台
用于在厚纸、OHP投影片、信封和标签纸（不干胶标签）上复印或打印。
手送台延长板
通过手送台送入A4纸张
、81/2 × 11或更大尺寸纸张时，请拉出此延伸板。纸张导板
通过手送台送纸时，请将纸张导板靠紧纸张。

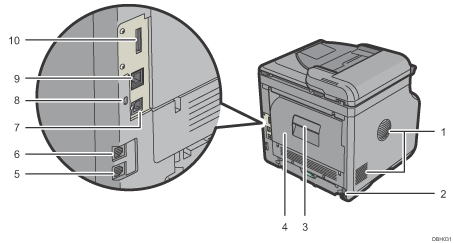

外部：后视图
通风孔
防止过热。
电源连接头
将电源线连接到机器。将另一端插入电源插座。
后盖开启控制杆
拉此控制杆可以打开后盖。
后盖
打开进入机器内部，移除卡纸。
打开此处更换定影单元。
外部电话连接器
用于连接外部电话。
线路接口连接器
用于连接电话线。
USB 2.0 [类型B]端口
使用USB电缆将机器连接到计算机。
安全插槽
连接安全电缆以防止盗窃。
以太网端口
使用网络接口线将机器连接到网络中。
插槽
可以插入选购的无线局域网接口单元。

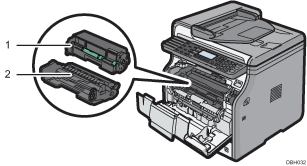

内部：正视图
碳粉盒
拉出碳粉盒并取出卡纸。
需要更换碳粉盒或需要准备新的碳粉盒时，屏幕上会出现消息。
有关当需要更换耗材时屏幕上出现的信息的详情，请参见“维护和规格”中的“补充和更换耗材”。
取出卡纸时，拉出碳粉盒及印筒单元。如果您只想取出碳粉盒，请向下拉碳粉盒右侧的锁定杆，然后拉出碳粉盒。
印筒单元
需要更换印筒单元或需要准备新的印筒单元时，屏幕上会出现消息。
有关当需要更换耗材时屏幕上出现的信息的详情，请参见“维护和规格”中的“补充和更换耗材”。
内部：后视图
定影单元
拉出定影单元并取出卡纸。
需要更换定影单元或需要准备新的定影单元时，屏幕上会出现消息。
有关当需要更换耗材时屏幕上出现的信息的详情，请参见“维护和规格”中的“补充和更换耗材”。
维护套件中包含定影单元。
