Guida ai componenti

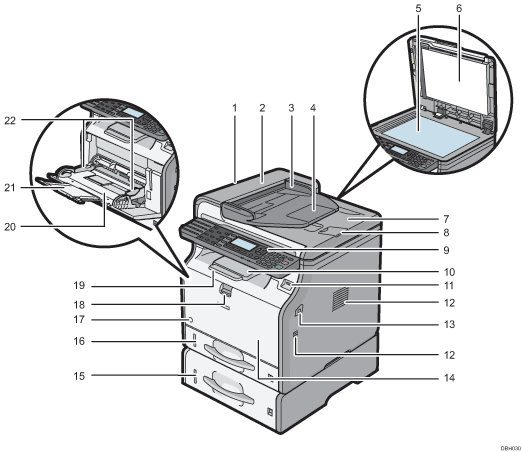

Esterno: vista anteriore

1. ADF

   Abbassare l'ADF sugli originali posizionati sul vetro di esposizione.

   Se si carica una pila di originali nell'ADF, l'ADF alimenta automaticamente gli originali uno alla volta.

2. Sportello ADF

   Aprire lo sportello per rimuovere gli originali inceppati nell'ADF.

3. Vassoio di alimentazione per l'ADF

   Posizionare qui le pile di originali.

4. Estensione per il vassoio ADF

   Estendere il vassoio quando si colloca carta più lunga del formato A4 nel vassoio di alimentazione per l'ADF.

5. Vetro di esposizione

   Posizionare gli originali a faccia in giù.

6. Copertura del vetro di esposizione

   Aprire questa parte per collocare gli originali sul vetro di esposizione.

7. Vassoio di uscita per l'ADF

   Gli originali scansiti tramite ADF vengono consegnati qui.

8. Guida di blocco per l'ADF

   Estrarre la guida per impedire la caduta degli originali.

9. Pannello di controllo

   Vedere Guida a nomi e funzioni del pannello di controllo della macchina.

10. Vassoio standard

    Copie, fax e stampe vengono consegnati qui.

11. Slot per supporti

    Inserire un dispositivo di memoria flash USB.

12. Fori di ventilazione

    Evitano il surriscaldamento.

13. Pulsante di apertura dello sportello anteriore

    Usare questo pulsante per aprire lo sportello anteriore.

14. Sportello anteriore

    Aprire per accedere alla parte interna della macchina e rimuovere la carta inceppata.

    Aprire per sostituire la cartuccia del toner e l'unità tamburo.

15. Vassoio carta inferiori (opzionale)

    Caricare qui la carta.

16. Vassoio 1

    Caricare qui la carta.

17. Interruttore di alimentazione principale

    Per azionare la macchina, l'interruttore di alimentazione principale deve essere acceso. Se è spento, accendere l'interruttore.

18. Leva di apertura vassoio bypass

    Tirare questa leva per aprire il vassoio bypass.

19. Estensione vassoio

    Tirare la guida per impedire la caduta della carta.

20. Vassoio bypass

    Usare per copie o stampe su carta spessa, lucidi, buste e carta adesiva (etichette).

21. Estensione per il vassoio bypass

    Estrarre l'estensione quando si caricano fogli di formato A4, 8¹/₂ × 11 o superiore nel vassoio bypass.

22. Guide della carta

    Quando si caricano i fogli nel vassoio bypass, allineare le guide carta contro i fogli.

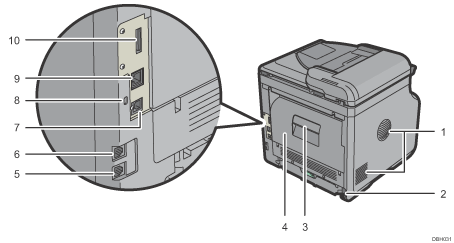

Esterno: vista posteriore

1. Fori di ventilazione

   Evitano il surriscaldamento.

2. Connettore di alimentazione

   Collegare il cavo di alimentazione alla macchina. Inserire l'altra estremità del cavo in una presa elettrica.

3. Leva di apertura sportello posteriore

   Tirare questa leva per aprire lo sportello posteriore.

4. Sportello posteriore

   Aprire per accedere alla parte interna della macchina e rimuovere la carta inceppata.

   Aprire per sostituire l'unità di fusione.

5. Connettore telefonico esterno

   Per collegare un telefono esterno.

6. Connettore interfaccia linea

   Per collegare una linea telefonica.

7. Porta USB 2.0 [Tipo B]

   Utilizzare un cavo USB per connettere la macchina ad un computer.

8. Slot di sicurezza

   Collegare a un cavo di sicurezza come antifurto.

9. Porta Ethernet

   Utilizzare un cavo di interfaccia di rete per collegare la macchina a una rete.

10. Slot

    Può essere inserita un'unità di interfaccia LAN wireless opzionale.

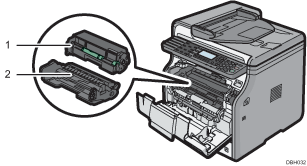

Interno: vista frontale

1. Cartuccia toner

   Estrarre la cartuccia del toner e rimuovere la carta inceppata.

   Quando è necessario sostituire la cartuccia del toner o prepararne una nuova, viene visualizzato un messaggio sullo schermo.

   Per informazioni dettagliate sui messaggi che appaiono sulla schermata quando è necessario sostituire dei consumabili, consultare Manutenzione e specifiche.



   • Per rimuovere la carta inceppata, estrarre la cartuccia toner con l'unità tamburo. Per rimuovere solo la cartuccia toner, abbassare la leva situata sulla destra della cartuccia toner, quindi estrarre la cartuccia.

2. Unità tamburo

   Quando è necessario sostituire l'unità tamburo o prepararne una nuova, viene visualizzato un messaggio sullo schermo.

   Per informazioni dettagliate sui messaggi che appaiono sulla schermata quando è necessario sostituire dei consumabili, consultare Manutenzione e specifiche.

Interno: vista posteriore

1. Unità di fusione

   Estrarre l'unità di fusione e rimuovere la carta inceppata.

   Quando è necessario sostituire l'unità di fusione o prepararne una nuova, viene visualizzato un messaggio sullo schermo.

   Per informazioni dettagliate sui messaggi che appaiono sulla schermata quando è necessario sostituire dei consumabili, consultare Manutenzione e specifiche.

   L'unità di fusione è compresa nel kit di manutenzione.
