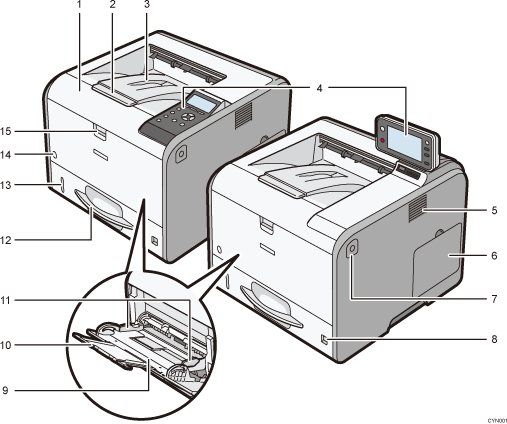

Vordere Abdeckung
Öffnen, um auf das Innere des Druckers zuzugreifen und den Papierstau zu entfernen.
Öffnen, um die Druckerkartusche und die Trommeleinheit zu ersetzen.
Magazinerweiterung
Ziehen Sie diesen Anschlag hoch, damit das Papier nicht herunterfällt.
Standardablage
Hier werden die fertigen Ausdrucke mit der bedruckten Seite nach unten gestapelt.
Bedienfeld
Details finden Sie unter Anleitung zu den Namen und Funktionen des Bedienfeldes.
Für SP 4520DN
Sie können das Display mit Ihren Händen einstellen. Passen Sie die Neigung des Displays an, um die Anzeige gut erkennen zu können.
Lüftungsöffnungen
Vermeiden Überhitzung.
Speicherabdeckung
Entfernen Sie diese Abdeckung, um das SDRAM-Modul und die Festplatte zu installieren.
Öffnungsknopf für die vordere Abdeckung
Drücken Sie diese Taste, um die vordere Abdeckung zu öffnen.
Papierformat-Wahlscheibe
Mit dieser Wahlscheibe können Sie das Papierformat auswählen. Zur Verwendung eines Papierformats, das nicht auf der Papierformat-Wahlscheibe angezeigt wird, stellen Sie die Wahlscheibe auf „
“. In diesem Fall stellen Sie das Papierformat über das Bedienfeld ein.Bypass
Bis zu 100 Blatt Normalpapier können hier eingelegt werden.
Schlagen Sie für Details zu den verwendbaren Papierformaten und -typen unter Papierformat-Spezifikationen und Papiertyp-Spezifikationen nach.
Verlängerung für den Bypass
Ziehen Sie diese Verlängerung heraus, wenn Sie Papier im Format A4
, 81/2 × 11 oder größer in den Bypass einlegen.Papierführungen
Beim Einlegen des Papiers in den Bypass die Papierführungen am Papier ausrichten.
Magazin 1
Bis zu 500 Blatt Normalpapier können hier eingelegt werden.
Schlagen Sie für Details zu den verwendbaren Papierformaten und -typen unter Papierformat-Spezifikationen und Papiertyp-Spezifikationen nach.
Restpapieranzeige
Zeigt die ungefähre Papiermenge an, die noch in der Ablage vorhanden ist.
Hauptschalter
Mit diesem Schalter schalten Sie den Drucker ein und aus.
Einzelheiten zum Herunterfahren des Druckers finden Sie auf Ausschalten.
Öffnungshebel für Bypass
Drücken Sie auf diesen Hebel, um den Bypass zu öffnen.
