Описание компонентов (главным образом страны Азии)

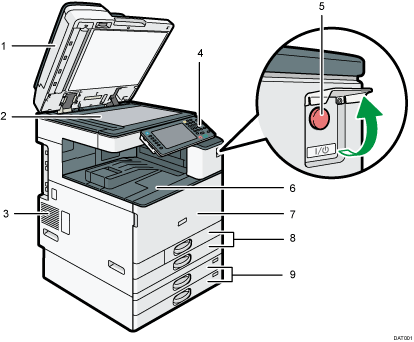

Вид спереди и слева

1. Крышка стекла экспонирования или АПД

   (На рисунке показано устройство автоматической подачи документов).

   Опустите крышку стекла экспонирования или АПД на оригиналы, помещенные на стекло экспонирования.

   При загрузке стопки оригиналов в АПД документы будут автоматически подаваться один за одним.

2. Стекло экспонирования

   Сюда помещаются оригиналы лицевой стороной вниз.

3. Вентиляционные отверстия

   Предотвращают перегрев устройства.

4. Панель управления

   См. Описание названий и функций элементов панели управления аппарата.

5. Основной выключатель питания

   Чтобы использовать аппарат, необходимо включить главный переключатель. Если он выключен, откройте крышку основного переключателя и включите его.

6. Внутренний лоток 1

   Сюда выводятся скопированные/отпечатанные листы.

7. Передняя крышка

   Откройте для доступа к внутренней части устройства.

8. Лотки для бумаги (Лотки 1-2)

   Место для загрузки бумаги.

9. Нижние лотки для бумаги

   Место для загрузки бумаги.

Вид спереди и справа

1. Удлинитель АПД

   Для бумаги больших размеров вытяните удлинитель.

2. Вентиляционные отверстия

   Предотвращают перегрев устройства.

3. Обходной лоток

   Предназначен для копирования или печати на ОНР-пленках, наклейках, а также бумаге, которую нельзя загрузить в лотки для бумаги.

4. Направляющие для бумаги

   При укладке бумаги в обходной лоток выровняйте направляющие по листам бумаги.

5. Удлинитель

   Вытяните данный удлинитель при загрузке бумаги формата более А4, 8¹/₂ × 11 в обходной лоток.

6. Нижняя правая крышка

   Откройте эту крышку при замятии бумаги.

7. Правая крышка

   Откройте эту крышку при замятии бумаги.

Вид сзади и слева

1. Вентиляционные отверстия

   Предотвращают перегрев устройства.
