Сканирование части оригинала нестандартного размера

Если вы хотите сканировать только часть оригинала нестандартного размера, выберите [Частичное скан.].

Для отображения окна настройки нестандартного размера следует нажать [Установки сканир.] > [Размер скан.] > [Частичное скан.] на начальном экране сканера.

Чтобы отсканировать часть оригинала, определите Размер оригинала (X1 и Y1), Нач.положение (X2 и Y2) и Обл.сканирования (X3 и Y3) поверхности оригинала, а затем введите эти значения в том же порядке в окне настройки нестандартного размера.

Методы измерения различаются в зависимости от расположения оригинала и его ориентации. Для получения подробных сведений об определении Размера оригинала (X1 и Y1), Нач.положения (X2 и Y2) и Обл.сканирования (X3 и Y3) соответственно см. раздел "Как определить размер".

Введите размеры в соответствии с разделом "Настройки сканирования в окне настройки нестандартного размера".

Как определить размер

Ориентация и расположение оригинала

Метод измерения для сканирования участка "R"

В Иллюстрация окна рабочей панели ориентации на стекле экспонирования или в АПД.

Иллюстрация размера оригинала

В ориентации Иллюстрация окна рабочей панели в АПД.

Иллюстрация размера оригинала

В ориентации Иллюстрация окна рабочей панели на стекле экспонирования.

Иллюстрация размера оригинала

Настройки сканирования в окне настройки частичного сканирования

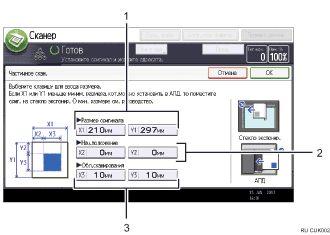

Иллюстрация экрана панели управления с пронумерованными сносками

  1. Размер оригинала (X1 и Y1)

    Укажите полный размер оригинала.

    Введите действительные значения в поля [X1] и [Y1] в соответствии с разделом "Как определить размеры", а затем нажмите клавишу [Четко].

  2. Нач.положение (X2 и Y2)

    Укажите начальное положение сканирования.

    Введите действительные значения в поля [X2] и [Y2] в соответствии с разделом "Как определить размеры", а затем нажмите клавишу [Четко].

  3. Обл.сканирования (X3 и Y3)

    Укажите размеры желаемой области сканирования.

    Введите действительные значения в поля [X3] и [Y3] в соответствии с разделом "Как определить размеры", а затем нажмите клавишу [Четко].

Примечание
