Vista anteriore superiore

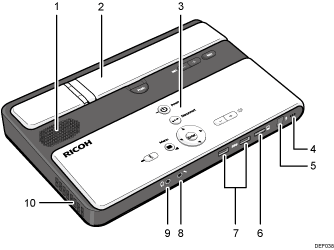

Illustrazione numerata della vista anteriore e superiore della macchina

  1. Altoparlante

    Trasmette l'audio proveniente dagli altri partecipanti.

  2. Unità videocamera

    Riprende video dal vivo che vengono trasmessi agli altri partecipanti.

    L'unità telecamera è composta da una telecamera e da un braccio.

  3. Pannello di controllo

    Ha diversi tasti necessari per utilizzare la macchina.

    Per informazioni dettagliate sul pannello di controllo, vedere Pannello di controllo.

  4. Microfono

    Rileva l'audio per la trasmissione agli altri partecipanti.

  5. Ricevitore di segnale del telecomando

    Riceve i segnali a infrarossi dal telecomando.

  6. Porta USB (tipo micro-B)

    Utilizzata per collegare il computer alla macchina e condividere lo schermo computer.

  7. Porte USB (tipo A)

    Utilizzate per collegare un microfono altoparlante esterno alla macchina.

  8. Ingresso audio

    Utilizzato per collegare la macchina a un dispositivo di ingresso audio analogico, come microfono o cuffie.

  9. Uscita audio

    Utilizzata per collegare la macchina a un dispositivo di uscita audio analogico, come altoparlante o cuffie.

  10. Bocchetta aerazione

    Rilascia il calore proveniente dall'interno della macchina.
