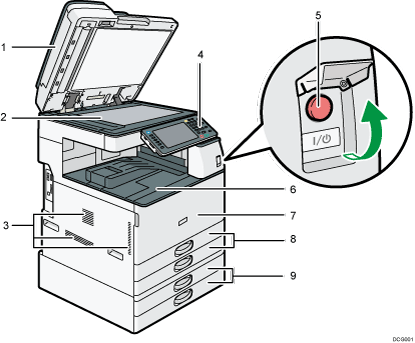

Widok z przodu i z lewej strony
ADF
(Ilustracja przedstawia ARDF.)
Podajnik ADF należy umieścić na oryginałach znajdujących się na szybie ekspozycyjnej.
Jeśli w podajniku ADF zostanie umieszczony stos oryginałów, podajnik będzie automatycznie podawał oryginały pojedynczo.
Szyba ekspozycyjna
Oryginały należy umieścić stroną do kopiowania skierowaną do dołu.
Otwory wentylacyjne
Zapobiegają przegrzaniu.
Panel operacyjny
Patrz Przewodnik po nazwach i funkcjach panela operacyjnego urządzenia (podczas używania standardowego panelu operacyjnego) lub Przewodnik po nazwach i funkcjach panela operacyjnego urządzenia (podczas używania inteligentnego panelu operacyjnego).
Główny przełącznik zasilania
Działanie urządzenia jest możliwe po włączeniu głównego zasilania. W przeciwnym wypadku należy otworzyć pokrywę wyłącznika głównego i włączyć zasilanie.
Taca wewnętrzna 1
Tutaj wyprowadzane są kopie, wydruki lub wiadomości faksowe.
Pokrywa przednia
Należy ją otworzyć, aby wymienić pojemnik z tonerem.
Kasety na papier (kasety 1-2)
Tutaj załaduj papier.
Dolne kasety na papier
Tutaj załaduj papier.

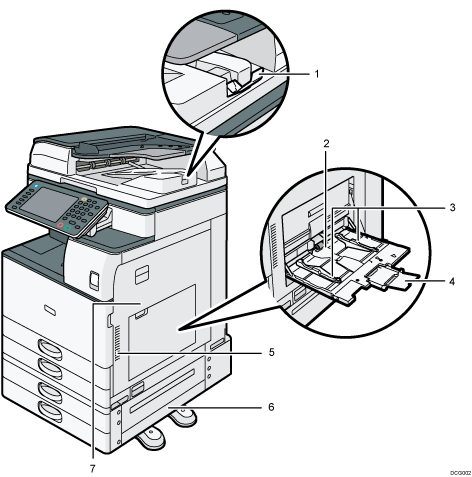

Widok z przodu i z lewej strony
Przedłużenie podajnika ADF
Pociągnij za przedłużacz, aby podeprzeć duży papier.
Taca ręczna
Używana do kopiowania lub drukowania na foliach przezroczystych, naklejkach i papierze, którego nie można ładować do kaset na papier.
Prowadnice do papieru
Po załadowaniu papieru do tacy ręcznej należy wyrównać położenie prowadnic do papieru.
Przedłużenie
Ładowanie papieru o rozmiarze większym niż A4
, 81/2 × 11 do tacy ręcznej wymaga wysunięcia przedłużenia.Otwory wentylacyjne
Zapobiegają przegrzaniu.
Dolna prawa pokrywa
Należy otworzyć tę pokrywę po wystąpieniu zacięcia papieru.
Prawa pokrywa
Należy otworzyć tę pokrywę po wystąpieniu zacięcia papieru.

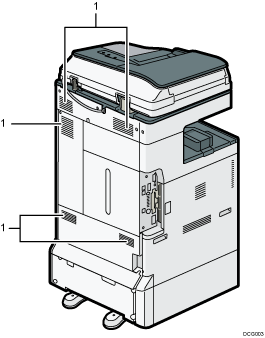

Widok z tyłu i z lewej strony
Otwory wentylacyjne
Zapobiegają przegrzaniu.
