Osien nimet ja toiminnot (pääasiassa Eurooppa)

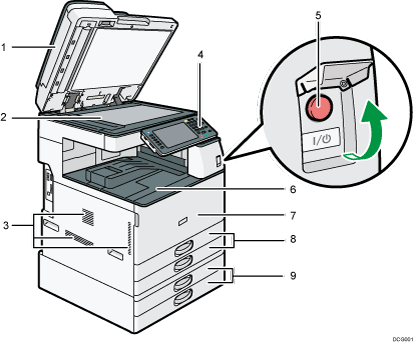

Edestä ja vasemmalta

1. Syöttölaite

   (Kuvassa kääntävä syöttölaite.)

   Laske syöttölaite valotuslasille asetettujen alkuperäisten päälle.

   Kun laitat nipun alkuperäisiä syöttölaitteeseen, se syöttää alkuperäiset automaattisesti yksitellen.

2. Valotuslasi

   Aseta alkuperäiset tähän kuvapuoli alaspäin.

3. Tuuletusaukot

   Estävät ylikuumenemisen.

4. Käyttöpaneeli

   Katso Laitteen käyttöpaneelin nimet ja toiminnot (vakiokäyttöpaneeli) tai Laitteen käyttöpaneelin nimet ja toiminnot (Smart Operation Panel).

5. Päävirtakytkin

   Päävirtakytkimen on oltava päällä laitteen käyttämiseksi. Jos kytkin ei ole päällä, avaa päävirtakytkimen kansi ja käännä kytkin päälle.

6. Sisäinen luovutustaso 1

   Kopiot, tulosteet ja faksit päätyvät tälle tasolle.

7. Etukansi

   Avaa kansi värikasetin vaihtamiseksi.

8. Paperikasetit (kasetit 1–2)

   Laita paperi tänne.

9. Alemmat paperikasetit

   Laita paperi tänne.

Edestä ja oikealta katsottuna

1. Syöttölaitteen paperituki

   Vedä paperituki ulos ison paperin tukemiseksi.

2. Ohisyöttötaso

   Käytä kopioitaessa tai tulostettaessa kalvoille, tarroille tai paperille, jota ei voi laittaa paperikasetteihin.

3. Paperiohjaimet

   Kun laitat paperia ohisyöttötasolle, säädä paperiohjaimet tasaisesti paperia vasten.

4. Paperituki

   Jos käytät ohisyöttötasolla suurempia paperikokoja kuin A4 (8¹/₂ × 11 ), vedä tämä paperituki ulos.

5. Tuuletusaukot

   Estävät ylikuumenemisen.

6. Oikea alakansi

   Avaa kansi, jos sattuu paperitukos.

7. Oikea etukansi

   Avaa kansi, jos sattuu paperitukos.

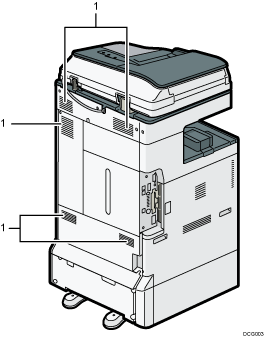

Takaa ja vasemmalta katsottuna

1. Tuuletusaukot

   Estävät ylikuumenemisen.
