Οδηγός για τα εξαρτήματα (κυρίως Ευρώπη)

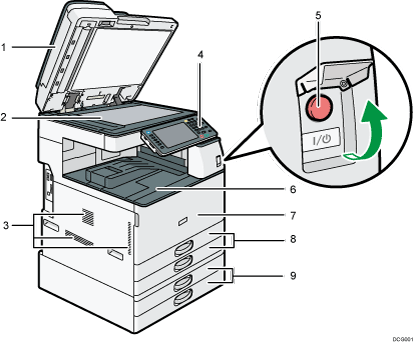

Μπροστινή αριστερή όψη

1. ADF

   (Η εικόνα δείχνει τον ARDF.)

   Κατεβάστε τον ADF πάνω από τα πρωτότυπα που έχουν τοποθετηθεί στη πλάκα αντιγραφής.

   Αν τοποθετήσετε μια στοίβα πρωτοτύπων στον ADF, ο ADF τροφοδοτεί αυτόματα ένα-ένα τα πρωτότυπα.

2. Πλάκα αντιγραφής

   Τοποθετήστε εδώ τα πρωτότυπα με την όψη προς τα κάτω.

3. Οπές εξαερισμού

   Πρόληψη υπερθέρμανσης.

4. Πίνακας ελέγχου

   Ανατρέξτε στην Οδηγός για τα ονόματα και τις λειτουργίες του πίνακα ελέγχου του μηχανήματος (κατά τη χρήση του Βασικού Πίνακα Λειτουργιών) ή στην Οδηγός για τα ονόματα και τις λειτουργίες του πίνακα ελέγχου του μηχανήματος (κατά τη χρήση του Smart Operation Panel).

5. Κεντρικός διακόπτης λειτουργίας

   Για να λειτουργήσει το μηχάνημα, ο κεντρικός διακόπτης λειτουργίας πρέπει να είναι ανοιχτός. Εάν είναι κλειστός, ανοίξτε το καπάκι του κεντρικού διακόπτη λειτουργίας και ανοίξτε το διακόπτη.

6. Εσωτερικός δίσκος 1

   Εδώ παραδίδεται χαρτί στο οποίο πραγματοποιείται η αντιγραφή ή η εκτύπωση και τα μηνύματα φαξ.

7. Μπροστινό καπάκι

   Ανοίξτε για να αντικαταστήσετε τη μονάδα τόνερ.

8. Δίσκοι χαρτιού (Δίσκοι 1–2)

   Τοποθετήστε χαρτί εδώ.

9. Κάτω δίσκοι χαρτιού

   Τοποθετήστε χαρτί εδώ.

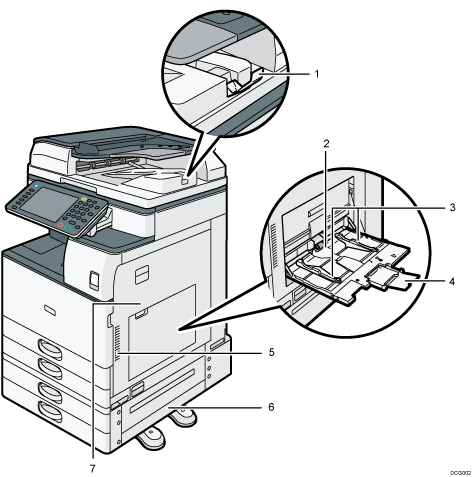

Μπροστινή και δεξιά όψη

1. Προέκταση του ADF

   Τραβήξτε αυτήν την προέκταση για την υποστήριξη χαρτιού μεγάλου μεγέθους.

2. Πλαϊνός δίσκος τροφοδοσίας (Bypass)

   Χρησιμοποιείται για φωτοαντιγραφή ή εκτύπωση σε διαφάνειες OHP, αυτοκόλλητες ετικέτες και χαρτί που δεν μπορεί να τοποθετηθεί σε δίσκους χαρτιών.

3. Οδηγοί χαρτιού

   Όταν τοποθετείτε χαρτί στον πλαϊνό δίσκο τροφοδοσίας (Bypass), ευθυγραμμίστε τους οδηγούς χαρτιού με το χαρτί.

4. Προέκταση

   Όταν τοποθετείτε φύλλα μεγαλύτερα από A4 ή 8¹/₂ × 11 στον πλαϊνό δίσκο, τραβήξτε προς τα έξω την προέκταση.

5. Οπές εξαερισμού

   Πρόληψη υπερθέρμανσης.

6. Κάτω δεξί καπάκι

   Ανοίξτε αυτό το καπάκι όταν παρουσιαστεί εμπλοκή χαρτιού.

7. Δεξί καπάκι

   Ανοίξτε αυτό το καπάκι όταν παρουσιαστεί εμπλοκή χαρτιού.

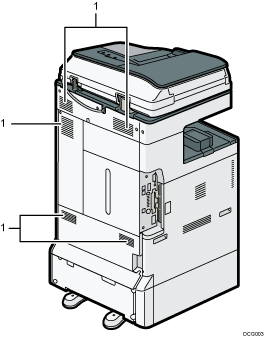

Πίσω και αριστερή όψη

1. Οπές εξαερισμού

   Πρόληψη υπερθέρμανσης.
