Guia de components (principalment Europa)

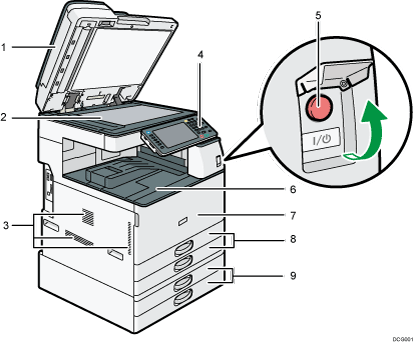

Vista frontal i esquerra

1. ADF

   (La il·lustració mostra l'ARDF.)

   Abaixeu l'ADF sobre els originals que hagueu col·locat sobre el cristall d'exposició.

   Si carregueu una pila d'originals a l'alimentador automàtic de documents (ADF), l'ADF els alimentarà automàticament un per un.

2. Cristall d'exposició

   Col·loqueu els originals cara avall aquí.

3. Ventilacions

   Eviten el sobreescalfament.

4. Panell de control

   Vegeu Guia dels noms i les funcions del panell de control de la màquina (Quan es fa servir el panell de control estàndard) o Guia dels noms i les funcions del panell de control de la màquina (Quan es fa servir l'Smart Operation Panel).

5. Interruptor principal

   Per fer funcionar la màquina, cal que l'interruptor principal estigui encès. Si està desactivat, obriu la tapa de l'interruptor d'alimentació principal i activeu-lo.

6. Safata interna 1

   Les còpies, les impressions i els faxos surten per aquesta safata.

7. Tapa frontal

   Obriu per substituir el cartutx de tòner.

8. Safates de paper (Safates 1–2)

   El paper es carrega per aquí.

9. Safates de paper inferiors

   El paper es carrega per aquí.

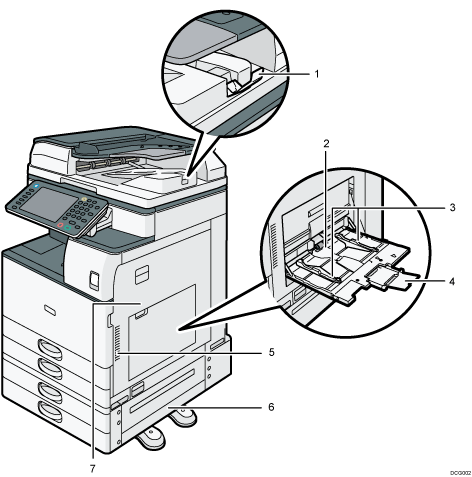

Vista frontal i dreta

1. Extensió de l'ADF

   Extraieu l'extensió per treballar amb paper gran.

2. Safata bypass

   Utilitzeu-la per copiar o imprimir en transparències OHP, etiquetes adhesives, i paper que no pot ser carregat a les safates de paper.

3. Guies del paper

   Quan carregueu paper a la safata bypass, alineeu les guies de paper contra el paper.

4. Extensor del paper

   Extraieu la unitat d'extensió quan carregueu papers de mida superior a A4, 8¹/₂ × 11 a la safata bypass.

5. Ventilacions

   Eviten el sobreescalfament.

6. Tapa inferior dreta

   Haureu d'obrir aquesta tapa en cas d'encallament de paper.

7. Tapa dreta

   Haureu d'obrir aquesta tapa en cas d'encallament de paper.

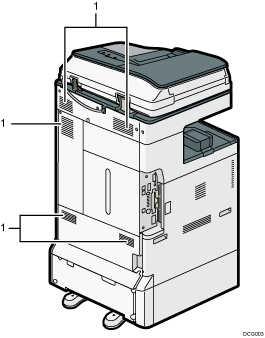

Vista posterior i esquerra

1. Ventilacions

   Eviten el sobreescalfament.
