Osien nimet ja toiminnot

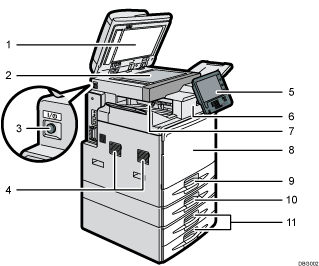

Edestä ja vasemmalta

1. Syöttölaite

   Laske syöttölaite valotuslasille asetettujen alkuperäisten päälle.

   Kun laitat nipun alkuperäisiä syöttölaitteeseen, se syöttää alkuperäiset automaattisesti yksitellen.

   Syöttölaite skannaa alkuperäisen molemmat puolet yksi puoli kerrallaan.

2. Valotuslasi

   Aseta alkuperäiset tähän kuvapuoli alaspäin.

3. Päävirtakytkin

   Päävirtakytkimen on oltava päällä laitteen käyttämiseksi. Jos se on pois päältä, laita se päälle.

4. Tuuletusaukot

   Estävät ylikuumenemisen.

5. Käyttöpaneeli

   Katso Laitteen käyttöpaneelin osien nimet ja toiminnot (vakiokäyttöpaneeli) tai Laitteen käyttöpaneelin osien nimet ja toiminnot (Smart Operation Panel).

6. Viimeistelijä (ainoastaan tyyppi 2)

   Lajittelee, niputtaa ja nitoo arkit.

7. Sisäinen taso 1 (ainoastaan tyyppi 1)/ Viimeistelijän lajittelutaso(ainoastaan tyyppi 2)

   Kopiot, tulosteet ja faksit päätyvät tälle tasolle.

8. Etukansi

   Avaa etukansi päästäksesi käsiksi laitteen sisäosiin.

9. Kasetti 1

   Laita paperi tänne.

10. Alempi paperikasetti

    Laita paperi tänne.

11. Alemmat paperikasetit

    Laita paperi tänne.

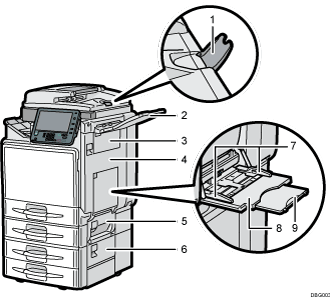

Edestä ja oikealta katsottuna

1. Syöttölaitteen paperituki

   Vedä paperituki ulos ison paperin tukemiseksi.

2. Oikeanpuoleinen taso

   Paperit tulostuvat tasolle.

3. Oikea yläkansi

   Avaa kansi, jos sattuu paperitukos.

4. Kaksipuoleisyksikkö

   Avaa kansi, jos sattuu paperitukos.

5. Kasetti 2 oikea kansi

   Avaa kansi, jos sattuu paperitukos.

6. Oikea alakansi

   Avaa kansi, jos sattuu paperitukos.

7. Paperiohjaimet

   Kun laitat paperia ohisyöttötasolle, säädä paperiohjaimet tasaisesti paperia vasten.

8. Ohisyöttötaso

   Käytä kopioitaessa tai tulostettaessa kalvoille, tarroille tai paperille, jota ei voi laittaa paperikasetteihin.

9. Paperituki

   Vedä tämä paperituki ulos, kun käytät ohisyöttötasolla paperia, joka on kooltaan A4, 8¹/₂ × 11 tai suurempi.

Takaa ja vasemmalta katsottuna

1. Tuuletusaukot

   Estävät ylikuumenemisen.
