En esta sección se presentan los nombres y las funciones de los componentes.
|

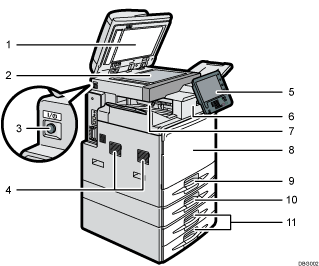

Vista delantera e izquierda
ADF
Baje el ADF sobre los originales situados sobre el cristal de exposición.
Si coloca una pila de originales en el alimentador automático de documentos (ADF), éste procesará automáticamente los originales de uno en uno.
El ADF escanea ambas caras del original de una en una.
Cristal de exposición
Coloque aquí los originales hacia abajo.
Interruptor de alimentación principal
Para poner en funcionamiento la máquina, debe estar encendido el interruptor de funcionamiento. Si está apagado, encienda el interruptor.
Respiraderos
Evitan un sobrecalentamiento.
Panel de mandos
Consulte Guía acerca de los nombres y las funciones del panel de mandos de la máquina (al utilizar el panel de mandos estándar) o Guía acerca de los nombres y las funciones del panel de mandos de la máquina (al utilizar el Smart Operation Panel).
Finisher (solo tipo 2)
Clasifica, apila y grapa múltiples hojas de papel.
Bandeja interna 1 (solo tipo 1 )/ Bandeja de desplazamiento del finisher (solo tipo 2)
El papel copiado o impreso y los mensajes de fax se entregan aquí.
Tapa frontal
Ábrala para acceder al interior de la máquina.
Bandeja 1
Cargue el papel aquí.
Bandeja de papel inferior
Cargue el papel aquí.
Bandejas de papel inferiores
Cargue el papel aquí.

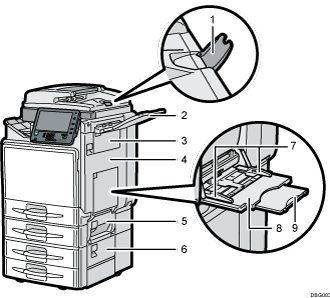

Vista delantera y derecha
Extensor del ADF
Despliegue la extensión para poder utilizar papel de mayor tamaño.
Bandeja derecha
El papel impreso sale por aquí.
Tapa superior derecha
Abra esta tapa cuando se produzca un atasco.
Unidad dúplex
Abra esta tapa cuando se produzca un atasco.
Tapa derecha de bandeja 2
Abra esta tapa cuando se produzca un atasco.
Tapa derecha inferior
Abra esta tapa cuando se produzca un atasco.
Guías de papel
Cuando cargue papel en la bandeja de bypass, alinee las guías del papel contra el papel.
Bandeja bypass
Utilícela para copiar o imprimir en transparencias OHP, etiquetas adhesivas y en papel que no pueda cargarse en las bandejas de papel.
Extensor
Tire de este extensor cuando cargue papel de tamaño A4 u 8 1/2 × 11 o superior en la bandeja bypass.

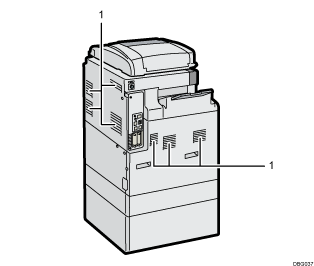

Vista posterior e izquierda
Respiraderos
Evitan un sobrecalentamiento.
