Οδηγός για Ονόματα και Λειτουργίες Εξαρτημάτων

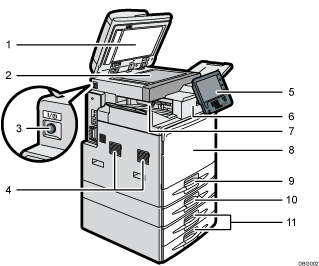

Μπροστινή αριστερή όψη

1. ADF

   Κατεβάστε τον ADF πάνω από τα πρωτότυπα που έχουν τοποθετηθεί στη πλάκα αντιγραφής.

   Αν τοποθετήσετε μια στοίβα πρωτοτύπων στον ADF, ο ADF τροφοδοτεί αυτόματα ένα-ένα τα πρωτότυπα.

   Ο ADF σαρώνει και τις δύο πλευρές του πρωτοτύπου, μία πλευρά κάθε φορά.

2. Πλάκα αντιγραφής

   Τοποθετήστε εδώ τα πρωτότυπα με την όψη προς τα κάτω.

3. Κεντρικός διακόπτης ρεύματος

   Για να λειτουργήσει το μηχάνημα, ο κεντρικός διακόπτης ρεύματος πρέπει να είναι ανοιχτός. Αν ο διακόπτης είναι κλειστός, ανοίξτε τον.

4. Οπές εξαερισμού

   Πρόληψη υπερθέρμανσης.

5. Πίνακας ελέγχου

   Ανατρέξτε στην ενότητα Οδηγός για τα ονόματα και τις λειτουργίες του πίνακα ελέγχου του μηχανήματος (κατά τη χρήση του Βασικού Πίνακα Λειτουργιών) ή Οδηγός για τα ονόματα και τις λειτουργίες του πίνακα ελέγχου του μηχανήματος (Κατά τη χρήση του Smart Operation Panel).

6. Τελικός Επεξεργαστής (μόνο για τον Τύπο 2)

   Ταξινομεί, στοιβάζει και συρράπτει πολλά φύλλα χαρτιού.

7. Εσωτερικός δίσκος 1 (μόνο για τον Τύπο 1)/Δίσκος μετατόπισης τελικού επεξεργαστή (μονο για τον Τύπο 2)

   Εδώ παραδίδεται χαρτί στο οποίο πραγματοποιείται η αντιγραφή ή η εκτύπωση και τα μηνύματα φαξ.

8. Μπροστινό καπάκι

   Ανοίξτε το για να αποκτήσετε πρόσβαση στο εσωτερικό του μηχανήματος.

9. Δίσκος 1

   Τοποθετήστε χαρτί εδώ.

10. Κάτω δίσκος χαρτιού

    Τοποθετήστε χαρτί εδώ.

11. Κάτω δίσκοι χαρτιού

    Τοποθετήστε χαρτί εδώ.

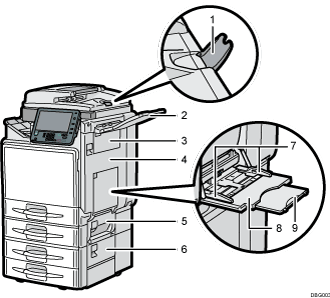

Μπροστινή και δεξιά όψη

1. Προέκταση του ADF

   Τραβήξτε αυτήν την προέκταση για την υποστήριξη χαρτιού μεγάλου μεγέθους.

2. Δεξιός δίσκος

   Εδώ παραδίδονται οι εκτυπώσεις.

3. Πάνω δεξί καπάκι

   Ανοίξτε αυτό το καπάκι όταν παρουσιαστεί εμπλοκή χαρτιού.

4. Μονάδα διπλής όψης

   Ανοίξτε αυτό το καπάκι όταν παρουσιαστεί εμπλοκή χαρτιού.

5. Δεξί καπάκι Δίσκου 2

   Ανοίξτε αυτό το καπάκι όταν παρουσιαστεί εμπλοκή χαρτιού.

6. Κάτω δεξί καπάκι

   Ανοίξτε αυτό το καπάκι όταν παρουσιαστεί εμπλοκή χαρτιού.

7. Οδηγοί χαρτιού

   Όταν τοποθετείτε χαρτί στον πλαϊνό δίσκο τροφοδοσίας (Bypass), ευθυγραμμίστε τους οδηγούς χαρτιού με το χαρτί.

8. Πλαϊνός δίσκος τροφοδοσίας (Bypass)

   Χρησιμοποιείται για φωτοαντιγραφή ή εκτύπωση σε διαφάνειες OHP, αυτοκόλλητες ετικέτες και χαρτί που δεν μπορεί να τοποθετηθεί σε δίσκους χαρτιών.

9. Προέκταση

   Τραβήξτε αυτή την επέκταση προς τα έξω κατά την τοποθέτηση χαρτιού μεγέθους A4, 8¹/₂ × 11 ή μεγαλύτερου, στον πλαϊνό δίσκο.

Πίσω και αριστερή όψη

1. Οπές εξαερισμού

   Πρόληψη υπερθέρμανσης.
