Oversigt over maskinens dele

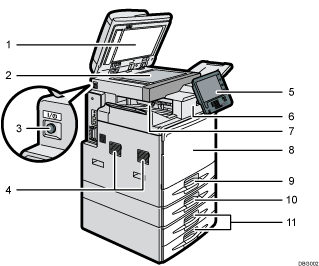

Maskinens forside og venstre side

1. ADF

   Sænk ADF'en ned over originaler, der er placeret på glaspladen.

   Hvis der lægges en stak originaler i ADF'en, indføres originalerne automatisk en ad gangen.

   ADF'en scanner begge sider af en original med en side ad gangen.

2. Glasplade

   Anbring originalerne her med forsiden nedad.

3. Hovedafbryder

   For at bruge maskinen skal der tændes på hovedafbryderen. Hvis den er slukket, skal du tænde for den.

4. Ventilationshuller

   Forhindrer overophedning.

5. Betjeningspanel

   Se Oversigt over taster og funktioner på betjeningspanelet (når standardskærmen anvendes) eller Oversigt over taster og funktioner på betjeningspanelet (når Smart Operation Panel anvendes).

6. Efterbehandler (kun type 2)

   Sorterer, stakker og hæfter flere ark papir.

7. Intern bakke 1 (kun type 1)/Efterbehandlerens offsetbakke (kun type 2)

   Kopierede/udskrevne dokumenter og faxmeddelelser leveres her.

8. Frontlåge

   Åbn denne for at få adgang til maskinens indvendige dele.

9. Kassette 1

   Ilæg papir her.

10. Nederste kassette

    Ilæg papir her.

11. Nederste kassettemodul

    Ilæg papir her.

Maskinens forside og højre side

1. Forlænger til ADF

   Træk forlængeren ud for at understøtte store papirformater.

2. Højre bakke

   Udskrevne dokumenter leveres her.

3. Øverste højre låge

   Åbn denne låge ved papirstop.

4. Duplexenhed

   Åbn denne låge ved papirstop.

5. Kassette 2, højre låge

   Åbn denne låge ved papirstop.

6. Nederste højre låge

   Åbn denne låge ved papirstop.

7. Papirstyr

   Når der lægges papir i bypassbakken, skal papirstyrene justeres, så de slutter tæt om papiret.

8. Bypassbakke

   Brug ved kopiering eller udskrivning på transparenter, labelark og papir, der ikke kan lægges i kassetterne.

9. Forlænger

   Træk denne forlænger ud, hvis der skal udskrives på A4, 8¹/₂ × 11 eller større formater fra bypassbakken.

Maskinens bagside og venstre side

1. Ventilationshuller

   Forhindrer overophedning.
