Guia de noms i funcions dels components

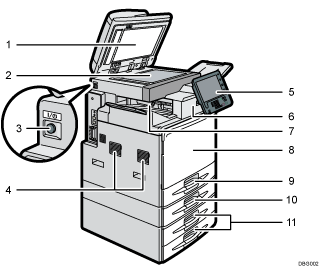

Vista frontal i esquerra

1. ADF

   Abaixeu l'ADF sobre els originals que hagueu col·locat sobre el cristall d'exposició.

   Si carregueu una pila d'originals a l'alimentador automàtic de documents (ADF), l'ADF els alimentarà automàticament un per un.

   L'ADF escaneja les dues cares d'un original per separat, una després de l'altra.

2. Cristall d'exposició

   Col·loqueu els originals cara avall aquí.

3. Interruptor principal

   Per fer funcionar la màquina, cal que l'interruptor principal estigui encès. Si no està encès, enceneu-lo.

4. Ventilacions

   Eviten el sobreescalfament.

5. Panell de control

   Consulteu Guia dels noms i les funcions del panell de control de la màquina (Quan s'utilitza el panell d'operacions estàndar) o Guia dels noms i les funcions del panell de control de la màquina (Quan s'utilitza l'Smart Operation Panel).

6. Finisher (només tipus 2)

   Classifica, apila i grapa múltiples fulls de paper.

7. Safata interna 1 (només en el tipus 1)/ Safata del finisher (només en el tipus 2)

   Les còpies, les impressions i els faxos surten per aquesta safata.

8. Tapa frontal

   Obriu-la per accedir a l'interior de la màquina.

9. Safata 1

   El paper es carrega per aquí.

10. Safata inferior de paper

    El paper es carrega per aquí.

11. Safates de paper inferiors

    El paper es carrega per aquí.

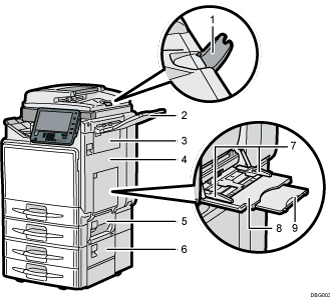

Vista frontal i dreta

1. Extensió de l'ADF

   Extraieu l'extensió per treballar amb paper gran.

2. Safata dreta

   El paper imprès surt per aquí.

3. Tapa superior dreta

   Haureu d'obrir aquesta tapa en cas d'encallament de paper.

4. Unitat dúplex

   Haureu d'obrir aquesta tapa en cas d'encallament de paper.

5. Tapa dreta Safata 2

   Haureu d'obrir aquesta tapa en cas d'encallament de paper.

6. Tapa inferior dreta

   Haureu d'obrir aquesta tapa en cas d'encallament de paper.

7. Guies del paper

   Quan carregueu paper a la safata bypass, alineeu les guies de paper contra el paper.

8. Safata bypass

   Utilitzeu-la per copiar o imprimir en transparències OHP, etiquetes adhesives, i paper que no pot ser carregat a les safates de paper.

9. Extensor del paper

   Traieu aquest extensor en carregar paper de format A4, 8¹/₂ × 11 o més gran a la safata bypass.

Vista posterior i esquerra

1. Ventilacions

   Eviten el sobreescalfament.
