Les entrades del registre d'impressió s'enregistren abans que es faci l'entrada d'inici de sessió al registre d'accessos.
Els detalls del treball (recepció, processament, sortida de la informació de les feines) estan enregistrats com entrades úniques.
Quan la màquina rep un treball d'impressió, crea un identificador per al treball i el registra al registre de treballs. Aleshores, la màquina crea un identificador de registre per al treball d'impressió i el registra al registre d'accés. Després d'això, es crea una entrada del registre de treballs pels detalls de la feina que s'ha processat i ha sortit (sota el mateix ID d'accés). Quan la màquina ha acabat de processar el treball, crea una entrada de tancament de sessió i l'enregistra al registre d'accés.
Les entrades que detallen la recepció, el processament i la sortida d'una sèrie de treballs d'impressió es creen en primer lloc al registre de treballs i, tot seguit, les informacions d'inici i de tancament de sessió d'aquests treballs es registren al registre d'accés.

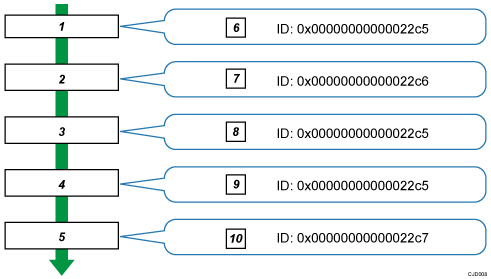

Diagrama de flux del treball d'impressió
S'han rebut les dades del treball d'impressió
S'han rebut les dades d'autenticació (inici de sessió).
S'està processant el treball d'impressió.
S'imprimeix el treball d'impressió.
S'han rebut les dades d'autenticació (inici de sessió).
S'assigna un identificador al treball d'impressió i es registra com a entrada al registre del treball.
Les dades d'autenticació (inici de sessió) s'enregistren com a entrada al registre d'accessos.
La informació sobre el processament del treball d'impressió s'enregistra com a entrada al registre de treballs (amb el mateix identificador).
Informació sobre la impressió del treball d'impressió registrat com a entrada al registre de treballs (amb el mateix identificador).
Les dades d'autenticació (tancament de sessió) es registren com a entrada al Registre d'accessos.
