Bu bölüm, bileşenlerin adları ve işlevlerini tanıtmaktadır.
|

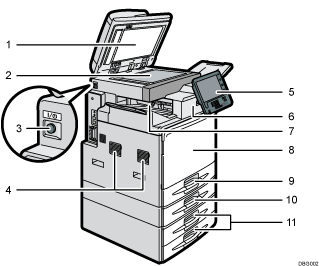

Ön ve sol görünüm
ADF
ADF'yi şaryo camı üzerindeki orijinaller üzerine doğru indirin.
ADF'ye bir dizi orijinal yüklerseniz, ADF orijinalleri otomatik olarak birer birer besler.
ADF, bir seferde bir orijinalin her iki tarafını tarar.
Şaryo camı
Orijinalleri yüzleri aşağı gelecek şekilde buraya yerleştirin.
Ana güç düğmesi
Makineyi kullanmak için, ana güç düğmesi açık olmalıdır. Kapalıysa, düğmeyi açın.
Havalandırma delikleri
Aşırı ısınmayı önleyin.
Kontrol paneli
Bkz. Makinenin Kontrol Paneli Adları ve İşlevleri Rehberi (Standart İşletim Panelini Kullanırken) veya Makinenin Kontrol Panelindeki Adlar ve İşlevler Rehberi (Smart Operation Panel'i Kullanırken).
Sonlandırıcı (yalnızca Tip 2)
Birden çok kağıt yaprağını harmanlar, yığınlar ve zımbalar.
Dahili kaset 1 (yalnızca Tip 1)/ Sonlandırıcı ayırma tepsisi (yalnızca Tip 2)
Kopyalanan/yazdırılan kağıt ve faks mesajları buraya iletilir.
Ön kapak
Makinenin içine ulaşmak için açın.
Kaset 1
Kağıdı buraya yükleyin.
Alt kağıt kaseti
Kağıdı buraya yükleyin.
Alt kağıt kasetleri
Kağıdı buraya yükleyin.

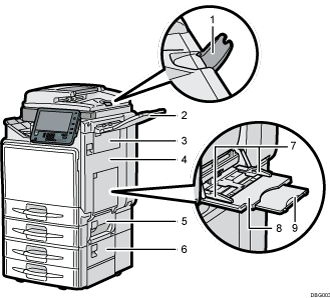

Ön ve sağ görünüm
ADF'nin kağıt desteği
Daha büyük kağıtları desteklemek için bu kağıt desteğini çekin.
Sağ kaset
Yazdırılan kağıt buraya iletilir.
Üst sağ kapak
Bir kağıt sıkışması meydana geldiğinde bu kapağı açın.
Dubleks ünitesi
Bir kağıt sıkışması meydana geldiğinde bu kapağı açın.
Kaset 2 sağ kapağı
Bir kağıt sıkışması meydana geldiğinde bu kapağı açın.
Sağ alt kapak
Bir kağıt sıkışması meydana geldiğinde bu kapağı açın.
Kağıt kılavuzları
Bypass tepsisine kağıt yüklerken, kağıt kılavuzlarını kağıtlara tam hizalayın.
Bypass tepsisi
OHP asetatlar, yapışkanlı etiketler ve kağıt kasetlerine yüklenemeyen kağıtlar üzerine kopyalamak veya yazdırmak için kullanın.
Kağıt Desteği
Bypass tepsisine A4, 81/2 × 11 veya daha büyük boyutta kağıt yüklerken bu kağıt desteğini dışarı doğru çekin.
Arka ve sol görünüm
Havalandırma delikleri
Aşırı ısınmayı önleyin.
