Guide till komponenternas namn och funktioner

Vy framifrån och från vänster

1. Dokumentmatare (ADF)

   Fäll ner dokumentmataren över original som ligger på originalglaset.

   Om du placerar en bunt original i den automatiska dokumentmataren, matas automatiskt originalen ett i taget.

   Dokumentmataren skannar originalets båda sidor, en sida i taget.

2. Originalglas

   Placera originalen med texten nedåt.

3. Huvudströmbrytare

   Huvudströmbrytaren måste vara på för att maskinen ska fungera. Om den är avstängd slår du på den.

4. Ventilation

   Förhindrar överhettning.

5. Kontrollpanel

   Se Guide till namn och funktioner på maskinens kontrollpanel (standardkontrollpanelen) eller Guide till namn och funktioner på maskinens kontrollpanel (vid användning av smart användarpanel).

6. Efterbehandlare (endast typ 2)

   Sorterar, staplar och häftar ark.

7. Internt fack 1 (endast typ 1)/ Efterbehandlarens växelfack (endast typ 2)

   Kopior, utskrifter och faxmeddelanden levereras här.

8. Frontlucka

   Öppna för att komma åt maskinens insida.

9. Kassett 1

   Fyll på papper här.

10. Nedre papperskassett

    Fyll på papper här.

11. Nedre papperskassetter

    Fyll på papper här.

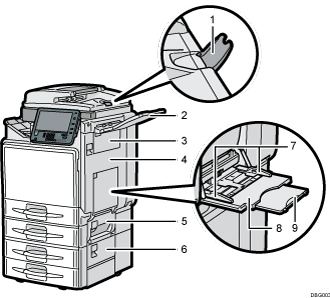

Vy framifrån och från höger

1. Dokumentmatarens förlängare

   Dra ut förlängaren för att stödja större papper.

2. Höger utmatningsfack

   Här matas utskrivet papper ut.

3. Övre höger lucka

   Öppna denna lucka när pappersstopp inträffar.

4. Duplexenhet

   Öppna denna lucka när pappersstopp inträffar.

5. Höger lucka till kassett 2

   Öppna denna lucka när pappersstopp inträffar.

6. Nedre högra luckan

   Öppna denna lucka när pappersstopp inträffar.

7. Pappersguider

   När du fyller på papper i sidoinmatningsfacket ska pappret ligga rakt mot pappersguiderna.

8. Sidoinmatningsfack

   Använd för att kopiera eller skriva ut på OH-film, självhäftande etiketter och papper som inte kan placeras i papperskassetterna.

9. Förlängning

   Dra ut förlängaren vid påfyllning av A4 eller pappersformat på 8¹/₂ × 11 eller större i sidoinmatningsfacket.

Vy bakifrån och från vänster

1. Ventilation

   Förhindrar överhettning.
