Guia dos Nomes e Funções dos Componentes

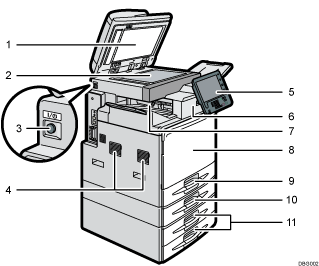

Vista frontal e esquerda

1. ADF

   Baixe o ADF sobre os originais colocados no vidro de exposição.

   Se colocar um conjunto de originais no ADF, os originais são alimentados automaticamente, um a um.

   O ADF lê um lado de cada vez do original.

2. Vidro de exposição

   Coloque aqui os originais com a face virada para baixo.

3. Interruptor de alimentação principal

   O interruptor de corrente principal tem de estar ligado para poder operar o equipamento. Se o interruptor estiver desligado, ligue-o.

4. Aberturas de ventilação

   Previnem o sobreaquecimento.

5. Painel de controlo

   See Guia dos Nomes e das Funções do Painel de Controlo do Equipamento (Quando Utilizar o Painel de Operação Standard) ou Guia dos Nomes e das Funções do Painel de Controlo do Equipamento (Quando Utilizar o Smart Operation Panel).

6. Finalizador (apenas do Tipo 2)

   Faz coleção, separa e agrafa várias folhas de papel.

7. Bandeja interna 1 (apenas do Tipo 1)/Bandeja de substituição do finalizador (apenas do Tipo 2)

   O papel copiado/impresso e os faxes recebidos são ejetados para aqui.

8. Tampa frontal

   Abra esta tampa para aceder ao interior do equipamento.

9. Bandeja 1

   Coloque papel aqui.

10. Bandeja inferior

    Coloque papel aqui.

11. Bandejas inferiores

    Coloque papel aqui.

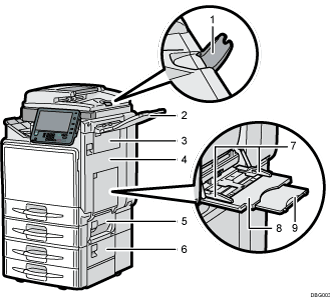

Vista frontal e direita

1. Extensor do ADF

   Puxe este extensor para colocar papel de formato grande.

2. Bandeja direita

   O papel impresso sai aqui.

3. Tampa superior direita

   Abra esta tampa quando ocorrer um encravamento de papel.

4. Unidade de duplex

   Abra esta tampa quando ocorrer um encravamento de papel.

5. Tampa direita da bandeja 2

   Abra esta tampa quando ocorrer um encravamento de papel.

6. Tampa inferior direita

   Abra esta tampa quando ocorrer um encravamento de papel.

7. Guias de papel

   Encoste as guias ao papel quando carregar papel na bandeja de alimentação manual.

8. Bandeja de alimentação manual

   Utilize-o para copiar ou imprimir em acetatos, etiquetas autocolantes e papel que não pode ser colocado nas bandejas de papel.

9. Extensor

   Puxe para fora este extensor quando colocar papel de formato A4 ou 8¹/₂ × 11 ou superior na bandeja de alimentação manual

Vista traseira e esquerda

1. Aberturas de ventilação

   Previnem o sobreaquecimento.
