Denne delen introduserer navnene og funksjonene til komponentene.
|

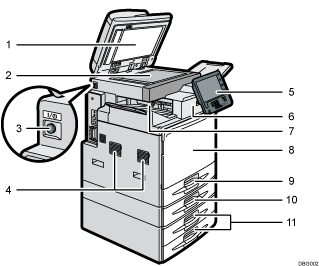

Sett forfra og fra venstre
ADF
Legg ned den automatiske dokumentmateren over originalene på glassplaten.
Dersom du plasserer et sett med originaler i den automatiske dokumentmateren (ADF), vil denne automatisk mate inn en og en original.
Den automatiske dokumentmateren skanner begge sider av originalen, en side av gangen.
Glassplate
Legg originalene med forsiden ned.
Hovedstrømbryter
Hovedstrømbryteren må være på for at du skal kunne bruke denne maskinen. Slå den på hvis den er slått av.
Ventilasjonsåpninger
Unngå overoppheting.
Kontrollpanel
Se Oversikt over navn og funksjoner på maskinens kontrollpanel (når du bruker standard kontrollpanel) eller Oversikt over navn og funksjoner på maskinens kontrollpanel (når du bruker smart-kontrollpanelet).
Etterbehandler (kun type 2)
Sorterer, stabler og stifter utskriftsjobber.
Internt magasin 1 (kun for type 1) / vekslingsmagasin for etterbehandleren (kun for type 2)
Kopier, utskrifter og faksmeldinger leveres her.
Frontdeksel
Åpne for å få tilgang til maskinens innvendige deler.
Magasin 1
Legg i papiret her.
Nedre papirmagasin
Legg i papiret her.
Nedre papirmagasiner
Legg i papiret her.

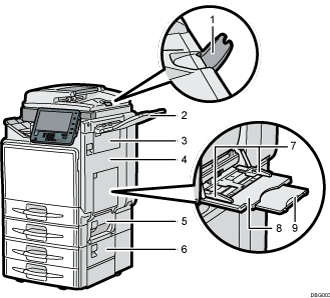

Sett forfra og fra høyre
ADF forlenger
Trekk denne forlengeren for å støtte store papirformater.
Høyre brett
Utskrevet papir blir levert her.
Øvre høyre deksel
Åpne dette dekselet ved papirstopp.
Tosidigenhet
Åpne dette dekselet ved papirstopp.
Høyre deksel for magasin 2
Åpne dette dekselet ved papirstopp.
Deksel nederst til høyre
Åpne dette dekselet ved papirstopp.
Papirførere
Når du legger papir i multiarkmateren, må papirførerne ligge helt mot papiret.
Multiarkmater
Bruker for å kopiere eller skrive ut på OHP-transparenter, selvklebende etiketter og papir som ikke kan legges i papirmagasinene.
Forlenger
Trekk ut denne forlengeren når du legger papirformat A4, 81/2 × 11 eller større i multiarkmateren.
Sett bakfra og fra venstre
Ventilasjonsåpninger
Unngå overoppheting.
