Namen en functies van onderdelen

Dit gedeelte maakt u vertrouwd met de namen en functies van de verschillende onderdelen.

VOORZICHTIG

  • De ventilatieopeningen van het apparaat mogen niet geblokkeerd zijn. Als dit toch gebeurt, bestaat er kans op brand als gevolg van oververhitte interne elementen.

Aanzicht vanaf de voor- en linkerkant

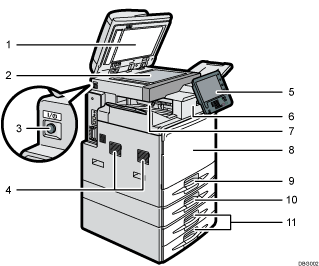

Afbeelding van hoofdeenheid met opsomming van onderdelen

  1. ADF

    Laat de ADF zakken over de originelen die op de glasplaat liggen.

    Als u een stapel originelen in de ADF plaatst, zal de AFD automatisch de originelen één voor één invoeren.

    De ADF scant beide zijden van een origineel, waarbij deze één zijde per keer scant.

  2. Glasplaat

    Plaats originelen hier met de bedrukte zijde naar beneden.

  3. Hoofdstroomschakelaar

    Om het apparaat te kunnen gebruiken, moet de hoofdstroomschakelaar ingeschakeld zijn. Indien de schakelaar uitgeschakeld is, zet u deze aan.

  4. Ventilatieopening

    De ventilatiegaten zorgen ervoor dat het apparaat niet overhit raakt.

  5. Bedieningspaneel

    Zie Namen en functies van het bedieningspaneel van het apparaat (bij gebruik van het standaard bedieningspaneel) of Namen en functies van het bedieningspaneel van het apparaat (bij gebruik van het Smart Operation Panel).

  6. Finisher (alleen type 2)

    Hier worden meerdere vellen papier gesorteerd, gestapeld en geniet.

  7. Interne lade 1 (alleen type 1)/ Finisher staffellade (alleen type 2)

    Gekopieerd of afgedrukt papier en faxberichten worden hier afgeleverd.

  8. Voorpaneel

    U kunt deze panelen openen om toegang te krijgen tot de binnenkant van het apparaat.

  9. Lade 1

    Hier plaatst u het papier in.

  10. Onderste papierlade

    Hier plaatst u het papier in.

  11. Onderste papierlades

    Hier plaatst u het papier in.

Aanzicht vanaf de voor- en rechterkant

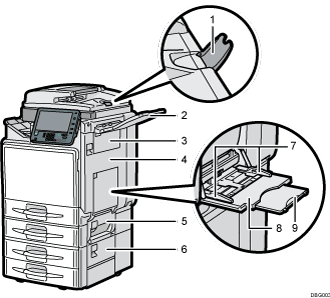

Afbeelding van hoofdeenheid met opsomming van onderdelen

  1. ADF-verlengstuk

    Trek dit verlengstuk uit om groot papier te ondersteunen.

  2. Rechterlade

    Hier wordt het afgedrukte papier afgeleverd.

  3. Paneel rechtsboven

    Open dit paneel wanneer papier is vastgelopen.

  4. Duplexeenheid

    Open dit paneel wanneer papier is vastgelopen.

  5. Rechterpaneel lade 2

    Open dit paneel wanneer papier is vastgelopen.

  6. Rechter onderpaneel

    Open dit paneel wanneer papier is vastgelopen.

  7. Papiergeleiders

    Als u papier in de handinvoer plaatst, zorg er dan voor dat de papiergeleiders tegen het papier aan staan.

  8. Handinvoer

    Gebruik deze om te kopiëren of af te drukken op OHP-transparanten, etiketten, en papier dat niet kan worden geplaatst in de papierlades.

  9. Verlengstuk

    Trek dit verlengstuk uit als u papier van A4-formaat, 81/2 × 11 of groter in de handinvoer plaatst.

Aanzicht vanaf de achter- en linkerkant

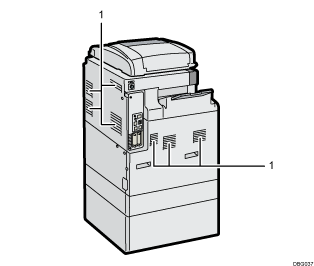

Afbeelding van hoofdeenheid met opsomming van onderdelen

  1. Ventilatieopening

    De ventilatiegaten zorgen ervoor dat het apparaat niet overhit raakt.
