Az alkatrészek neveinek és funkcióinak ismertetése

Elölnézet és baloldali nézet

1. Automatikus eredeti lapadagoló

   Hajtsa le az ADF-et az expozíciós üveglapra helyezett eredeti példányokra.

   Ha egy köteg eredetit tölt be az automatikus dokumentum behúzóba (ADF), az eredetik egymás után automatikusan beolvasásra kerülnek.

   Az ADF az eredeti mindkét oldalát egyszerre olvassa be.

2. Expozíciós üveglap

   Ide helyezze az eredetiket a másolandó oldallal lefelé.

3. Hálózati főkapcsoló

   A készülék üzemeltetéséhez a főkapcsolónak bekapcsolva kell lennie. Ha a készülék ki van kapcsolva, kapcsolja be.

4. Szellőzőnyílások

   Megakadályozza, hogy a készülék túlmelegedjen.

5. Kezelőpanel

   Lásd: Útmutató a készülék kezelőpanéljén található nevekhez és funkciókhoz (a normál kezelőpanelen) vagy Útmutató a készülék kezelőpanéljén található nevekhez és funkciókhoz (az intelligens kezelőpanelen).

6. Finiser (Csak a 2. típus)

   Szortírozza, kötegeli, tűzi és lyukasztja a több oldalból álló másolatokat.

7. 1. belső adagoló (Csak az 1. típus)/ Mozgó finisertálca (Csak a 2. típus)

   Ide gyűjti a készülék a másolt, kinyomtatott lapokat vagy a faxüzeneteket.

8. Elülső borítás

   Nyissa ki, ha hozzá kíván férni a készülék belsejéhez.

9. 1. adagoló

   Ide helyezze be a papírt!

10. Alsó papíradagoló tálca

    Ide helyezze be a papírt!

11. Alsó papíradagolók

    Ide helyezze be a papírt!

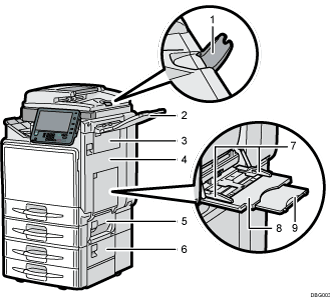

Elölnézet és jobb oldali nézet

1. Az automatikus adagoló hosszabbítója

   Nagy papír rögzítéséhez húzza ki a hosszabbító kart.

2. Jobb oldali tálca

   A nyomtatás után a papír ide érkezik.

3. Jobb felső fedél

   Papírelakadás esetén nyissa ki.

4. Kétoldalas egység

   Papírelakadás esetén nyissa ki.

5. 2. adagoló jobb fedele

   Papírelakadás esetén nyissa ki.

6. Jobb alsó fedél

   Papírelakadás esetén nyissa ki.

7. Papírvezetők

   Amikor papírt tölt be a kéziadagolóba, igazítsa a papírvezetőket a papírhoz.

8. Kézi adagoló

   Ha hőálló fóliára, öntapadós matricára vagy a papíradagolókba nem tölthető papírra szeretne másolni vagy nyomtatni, ezt az adagolót használja.

9. Hosszabbító kar

   Húzza ki a hosszabbítót, amikor A4 vagy 8¹/₂ × 11 méretű vagy nagyobb papírt tölt be a kézi adagolóba.

Hátulnézet és bal oldali nézet

1. Szellőzőnyílások

   Megakadályozza, hogy a készülék túlmelegedjen.
