组件名称与功能指南

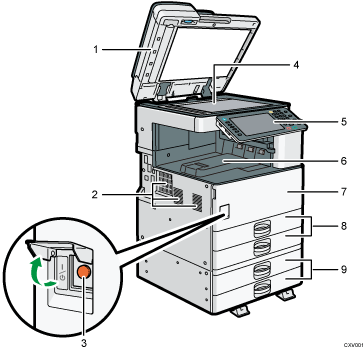

前视图和左视图

1. 曝光玻璃盖板或ADF

   （图中显示了ADF。）

   将曝光玻璃盖或ADF压在置于曝光玻璃的原稿上。

   如果将一叠原稿装到ADF中，ADF就会一张张地自动输送原稿。

   ADF会扫描原稿的两面，一次一面。

2. 通风口

   防止过热。

3. 主电源开关

   若要操作机器，必须打开主电源开关。如果电源处于关闭状态，请打开主电源开关盖，打开电源。

4. 曝光玻璃

   将原稿面朝下放在此处。

5. 控制面板

   请参见机器控制面板的名称和功能指南。

6. 内纸盘 1

   复印/打印的纸张和传真消息输送到此处。

7. 前盖

   打开前盖访问机器的内部。

8. 纸盘（纸盘1-2）

   在此处装纸。

9. 下纸盘组

   在此处装纸。

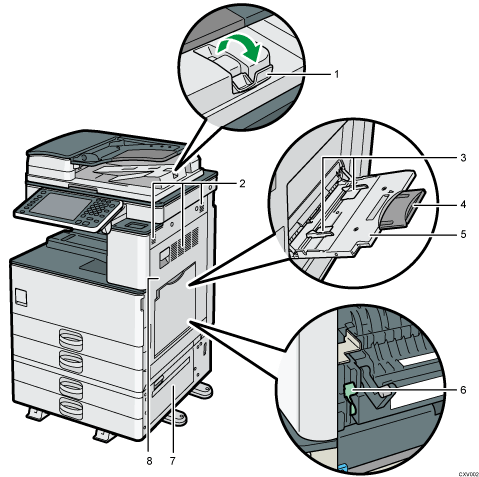

前视图和右视图

1. ADF延伸板

   拉动此延伸板以支撑大纸张。

2. 通风口

   防止过热。

3. 纸张导板

   通过手送台送纸时，请将纸张导板靠紧纸张。

4. 延伸板

   通过手送台送入的纸张大于A4、8¹/₂ × 11时，请拉出此延伸板。

5. 手送台

   用以在OHP投影片、不干胶标签和那些无法装入纸盘组的纸张上复印或打印。

6. 信封控制杆

   要在纸盘1或手送台中装入信封，则推下此控制杆。

7. 右下盖

   卡纸时打开此盖。

8. 右盖

   要取出卡纸或使用信封控制杆，则打开此盖。

后视图和左视图

1. 通风口

   防止过热。
