Alkatrészek - ismertető (főleg Észak-Amerika)

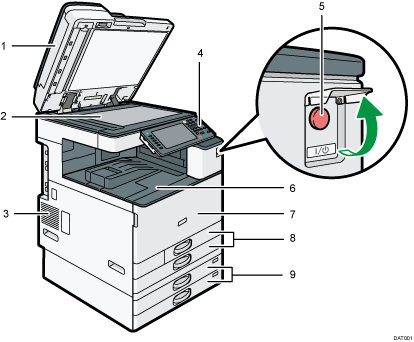

Elölnézet és baloldali nézet

1. Automatikus lapadagoló

   Hajtsa le az ADF-et az expozíciós üveglapra helyezett eredeti példányokra.

   Ha egy köteg eredetit tölt be az automatikus dokumentum behúzóba (ADF), az eredetik egymás után automatikusan beolvasásra kerülnek.

2. Expozíciós üveglap

   Ide helyezze az eredetiket a másolandó oldallal lefelé.

3. Szellőzőnyílások

   Megakadályozza, hogy a készülék túlmelegedjen.

4. Kezelőpanel

   Lásd Útmutató a készülék kezelőpanéljén található nevekhez és funkciókhoz (a normál kezelőpanelen) vagy Útmutató a készülék kezelőpanéljén található nevekhez és funkciókhoz (az intelligens kezelőpanelen).

5. Hálózati főkapcsoló

   A készülék üzemeltetéséhez a főkapcsolónak bekapcsolva kell lennie. Ha ki van kapcsolva, nyissa le a főkapcsoló fedelét, és kapcsolja be a készüléket.

6. 1. belső kiadótálca

   Ide gyűjti a készülék a másolt, kinyomtatott lapokat vagy a faxüzeneteket.

7. Elülső borítás

   Nyissa ki, ha hozzá kíván férni a készülék belsejéhez.

8. Papíradagolók (1–2. adagoló)

   Ide helyezze be a papírt!

9. Alsó papíradagolók

   Ide helyezze be a papírt!

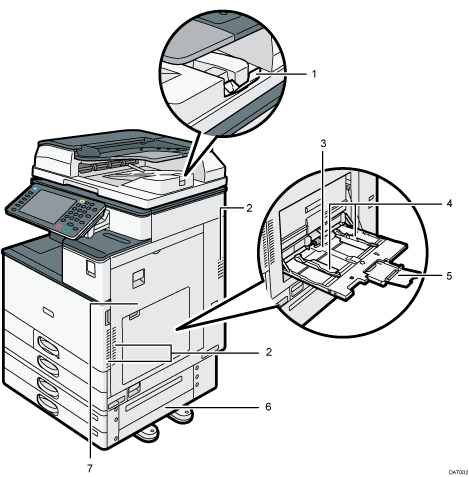

Elölnézet és jobb oldali nézet

1. Az automatikus adagoló hosszabbítója

   Nagy papír rögzítéséhez húzza ki a hosszabbító kart.

2. Szellőzőnyílások

   Megakadályozza, hogy a készülék túlmelegedjen.

3. Kézi adagoló

   Ha hőálló fóliára, öntapadós matricára vagy a papíradagolókba nem tölthető papírra szeretne másolni vagy nyomtatni, ezt az adagolót használja.

4. Papírvezetők

   Amikor papírt tölt be a kéziadagolóba, igazítsa a papírvezetőket a papírhoz.

5. Hosszabbító kar

   Húzza ki a hosszabbítót, ha A4-nél nagyobb lapokat tölt be, 8¹/₂ × 11 a kézi adagolóba.

6. Jobb alsó fedél

   Papírelakadás esetén nyissa ki.

7. Jobb oldali fedél

   Papírelakadás esetén nyissa ki.

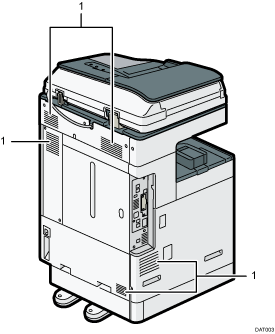

Hátulnézet és bal oldali nézet

1. Szellőzőnyílások

   Megakadályozza, hogy a készülék túlmelegedjen.
