Průvodce součástmi (především Evropa a Asie)

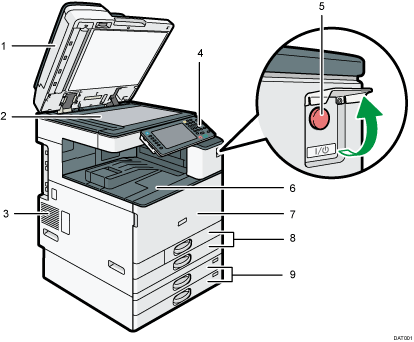

Pohled zepředu a zleva

1. Kryt expozičního skla nebo ADF

   (Na obrázku je znázorněn podavač ADF.)

   Sklopte kryt expozičního skla nebo ADF na originál umístěný na expozičním skle.

   Pokud do automatického podavače dokumentů (ADF) vložíte stoh originálů, ADF automaticky podá originály jeden po druhém.

2. Expoziční sklo

   Umístěte originály potištěnou stranou dolů.

3. Průduchy

   Brání přehřátí.

4. Ovládací panel

   Viz Průvodce názvy a funkcemi ovládacího panelu zařízení (při použití standardního ovládacího panelu) nebo Průvodce po názvech a funkcích ovládacího panelu přístroje (Při použití panelu Smart Operation Panel (Inteligentní ovládací panel)).

5. Hlavní spínač

   Chcete-li toto zařízení používat, musíte zapnout hlavní spínač. Pokud je zařízení vypnuto, otevřete krytku hlavního spínače a zapněte ho.

6. Vnitřní zásobník 1

   Do něj jsou podávány kopie, výtisky a faxové zprávy.

7. Přední kryt

   Jeho otevřením získáte přístup k vnitřní části zařízení.

8. Zásobníky papíru (zásobníky 1–2)

   Sem vložte papír.

9. Dolní zásobníky papíru

   Sem vložte papír.

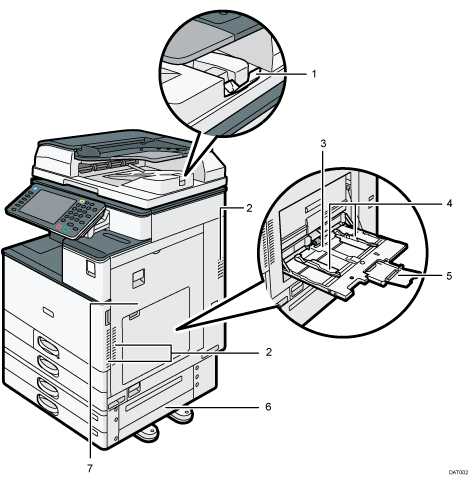

Pohled zepředu a zprava

1. Nástavec ADF

   Vytáhněte tento nástavec pro podporu větších papírů.

2. Průduchy

   Brání přehřátí.

3. Boční zásobník

   Použijte ke kopírování nebo tisku na OHP fólie, samolepicí etikety a papír, který nelze vložit do zásobníků papíru.

4. Vodítka papíru

   Při vkládání papíru do bočního zásobníku zarovnejte vodítka papíru s papírem.

5. Výsuvný nástavec

   Vkládáte-li do bočního zásobníku listy větší než formát A4, 8¹/₂ × 11, povytáhněte nástavec.

6. Pravý dolní kryt

   Když dojde k uvíznutí papíru, otevřete tento kryt.

7. Pravý kryt

   Když dojde k uvíznutí papíru, otevřete tento kryt.

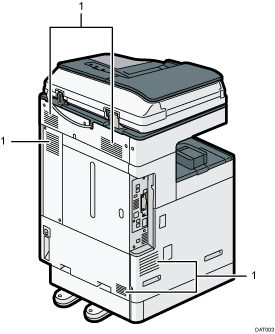

Pohled zleva zezadu

1. Průduchy

   Brání přehřátí.
