Bileşenler Rehberi (özellikle Avrupa ve Asya)

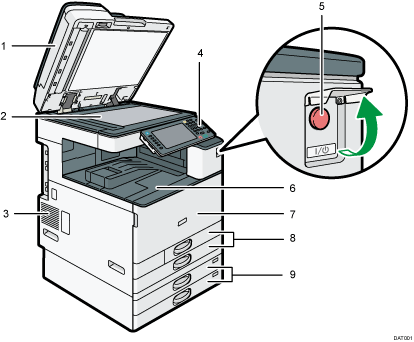

Ön ve sol görünüm

1. Şaryo camı kapağı veya ADF

   (Bu resim ADF'yi tanıtmaktadır.)

   Şaryo camı kapağını veya ADF'yi, şaryo camının üzerine konan orijinallerin üzerine indirin.

   ADF'ye bir dizi orijinal yüklerseniz, ADF orijinalleri otomatik olarak birer birer besler.

2. Şaryo camı

   Orijinalleri yüzleri aşağı gelecek şekilde buraya yerleştirin.

3. Havalandırma delikleri

   Aşırı ısınmayı önleyin.

4. Kontrol paneli

   Bkz. Makinenin Kontrol Paneli Adları ve İşlevleri Rehberi (Standart İşletim Panelini Kullanırken) veya Makinenin Kontrol Panelindeki Adlar ve İşlevler Rehberi (Smart Operation Panel'i Kullanırken).

5. Ana güç düğmesi

   Makineyi kullanmak için, ana güç düğmesi açık olmalıdır. Kapalıysa, ana güç düğmesinin kapağını açın ve düğmeyi açın.

6. Dahili Tepsi 1

   Kopyalanan/yazdırılan kağıt ve faks mesajları buraya iletilir.

7. Ön kapak

   Makinenin içine ulaşmak için açın.

8. Kağıt kasetleri (Kasetler 1–2)

   Kağıdı buraya yükleyin.

9. Alt kağıt kasetleri

   Kağıdı buraya yükleyin.

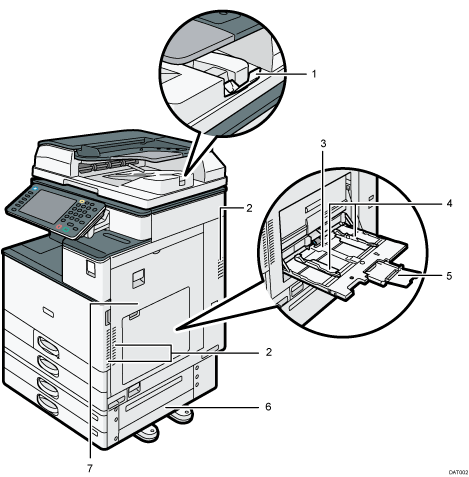

Ön ve sağ görünüm

1. ADF'nin kağıt desteği

   Daha büyük kağıtları desteklemek için bu kağıt desteğini çekin.

2. Havalandırma delikleri

   Aşırı ısınmayı önleyin.

3. Bypass tepsisi

   OHP asetatlar, yapışkanlı etiketler ve kağıt kasetlerine yüklenemeyen kağıtlar üzerine kopyalamak veya yazdırmak için kullanın.

4. Kağıt kılavuzları

   Bypass tepsisine kağıt yüklerken, kağıt kılavuzlarını kağıtlara tam hizalayın.

5. Kağıt Desteği

   Bypass tepsisine A4, 8¹/₂ × 11'den büyük kağıtlar yüklerken, genişleticiyi dışarı çekin.

6. Sağ alt kapak

   Bir kağıt sıkışması meydana geldiğinde bu kapağı açın.

7. Sağ kapak

   Bir kağıt sıkışması meydana geldiğinde bu kapağı açın.

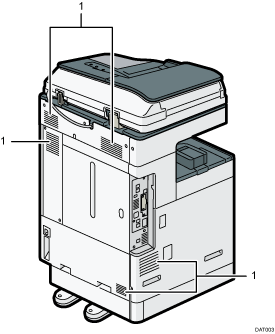

Arka ve sol görünüm

1. Havalandırma delikleri

   Aşırı ısınmayı önleyin.
