Informatie over onderdelen (voornamelijk in Europa en Azië)

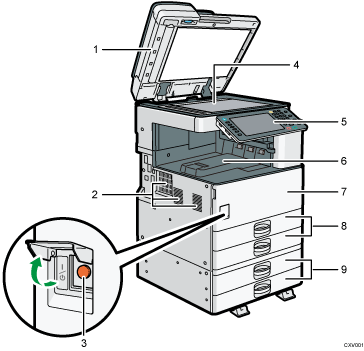

Aanzicht vanaf de voor- en linkerkant

1. Glasplaatklep of ADF

   Deze afbeelding laat de ADF zien.

   Sluit de klep van de glasplaat of de automatische documentinvoer (ADF) op de originelen die op de glasplaat zijn geplaatst.

   Als u een stapel originelen in de ADF plaatst, zal de AFD automatisch de originelen één voor één invoeren.

   De ADF scant beide zijden van een origineel, waarbij deze één zijde per keer scant.

2. Ventilatieopening

   De ventilatiegaten zorgen ervoor dat het apparaat niet overhit raakt.

3. Hoofdstroomschakelaar

   Om het apparaat te kunnen gebruiken, moet de hoofdstroomschakelaar ingeschakeld zijn. Als dit niet het geval is, opent u het paneel van de hoofdstroomschakelaar en schakelt u deze in.

4. Glasplaat

   Plaats originelen hier met de bedrukte zijde naar beneden.

5. Bedieningspaneel

   Zie Namen en functies van het bedieningspaneel van het apparaat (bij gebruik van het standaard bedieningspaneel) of Namen en functies van het bedieningspaneel van het apparaat (bij gebruik van het Smart Operation Panel).

6. Interne lade 1

   Gekopieerd of afgedrukt papier en faxberichten worden hier afgeleverd.

7. Voorpaneel

   U kunt deze panelen openen om toegang te krijgen tot de binnenkant van het apparaat.

8. Papierlades (lade 1-2)

   Hier plaatst u het papier in.

9. Onderste papierlades

   Hier plaatst u het papier in.

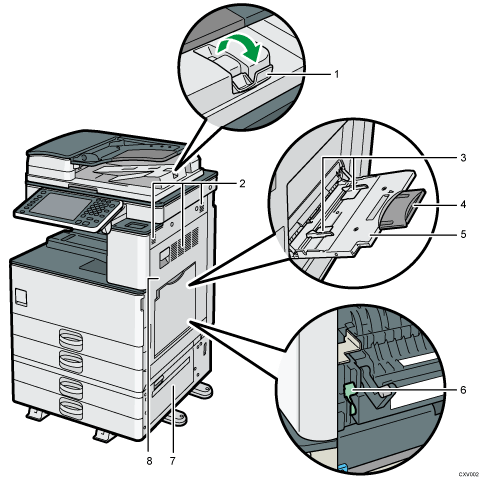

Aanzicht vanaf de voor- en rechterkant

1. ADF-verlengstuk

   Trek dit verlengstuk uit om groot papier te ondersteunen.

2. Ventilatieopening

   De ventilatiegaten zorgen ervoor dat het apparaat niet overhit raakt.

3. Papiergeleiders

   Als u papier in de handinvoer plaatst, zorg er dan voor dat de papiergeleiders tegen het papier aan staan.

4. Verlengstuk

   Trek dit verlengstuk uit als u vellen die groter zijn dan A4, 8¹/₂ × 11 in de handinvoer plaatst.

5. Handinvoer

   Gebruik deze om te kopiëren of af te drukken op OHP-transparanten, etiketten, en papier dat niet kan worden geplaatst in de papierlades.

6. Envelophendel

   Duw deze hendel omlaag om enveloppen in lade 1 of de handinvoer te plaatsen.

7. Rechter onderpaneel

   Open dit paneel wanneer papier is vastgelopen.

8. Rechterpaneel

   Open deze klep om vastgelopen papier te verwijderen of de envelophendel te gebruiken.

Aanzicht vanaf de achter- en linkerkant

1. Ventilatieopening

   De ventilatiegaten zorgen ervoor dat het apparaat niet overhit raakt.
