Anleitung zu Komponenten (hauptsächlich Nordamerika)

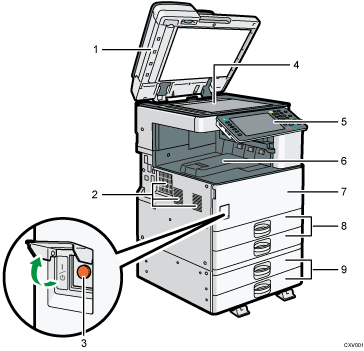

Vorderansicht und linke Seitenansicht

1. ADF

   Senken Sie den ADF über die Vorlagen auf dem Belichtungsglas.

   Wenn Sie einen Satz Dokumente in den automatischen Vorlageneinzug (ADF) einlegen, dann werden die Dokumente automatisch einzeln eingezogen.

   Der ADF scannt beide Seiten einer Vorlage gleichzeitig ein.

2. Lüftungsschlitze

   Vermeiden Überhitzung.

3. Hauptschalter

   Um das Gerät bedienen zu können, muss es eingeschaltet sein. Wenn es ausgeschaltet ist, die Abdeckung des Hauptschalters öffnen und den Schalter betätigen.

4. Vorlagenglas

   Legen Sie die Vorlagen mit der Bildseite nach unten auf.

5. Bedienfeld

   Siehe Namen und Funktionen des Geräte-Bedienfelds (bei der Benutzung des Standard-Betriebsfelds) und Namen und Funktionen des Bedienfelds des Geräts (bei der Verwendung des Smart Operation Panel).

6. Interne Ablage 1

   Hier werden Kopien, Drucke oder Faxnachrichten ausgegeben.

7. Vordere Abdeckung

   Diese Abdeckung öffnen, um auf das Geräteinnere zugreifen zu können.

8. Papiermagazine (Magazine 1 - 2)

   Legen Sie hier Papier ein.

9. Untere Papiermagazine

   Legen Sie hier Papier ein.

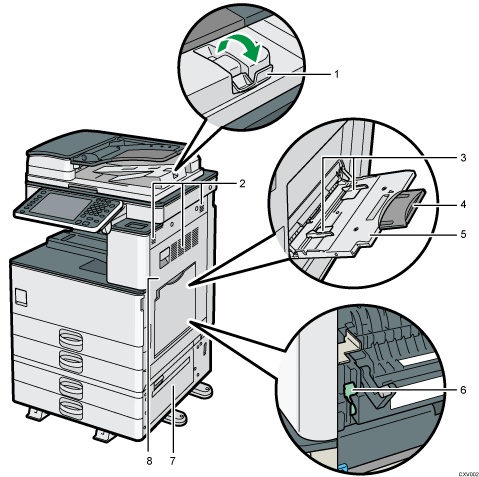

Vorderansicht und rechte Seitenansicht

1. ADF-Verlängerung

   Ziehen Sie diese Verlängerung heraus, um großes Papier zu verwenden.

2. Lüftungsschlitze

   Vermeiden Überhitzung.

3. Papierführungen

   Beim Einlegen des Papiers in den Bypass die Papierführungen am Papier ausrichten.

4. Bypass-Verlängerung

   Wenn Sie Papier in den Bypass einlegen, das größer als A4 , 8¹/₂ × 11 ist, ziehen Sie die Bypass-Verlängerung heraus.

5. Bypass

   Zum Kopieren oder Drucken auf OHP-Folien, Klebeetiketten und Kopierpapier, das nicht in die Papiermagazine eingelegt werden kann.

6. Umschlaghebel

   Drücken Sie diesen Hebel nach unten, um Umschläge in Magazin 1 oder den Bypass einzulegen.

7. Untere rechte Abdeckung

   Diese Abdeckung öffnen, wenn ein Papierstau auftritt.

8. Rechte Abdeckung

   Öffnen Sie diese Abdeckung, um Papierstaus zu beseitigen oder den Umschlaghebel zu verwenden.

Rückansicht und linke Seitenansicht

1. Lüftungsschlitze

   Vermeiden Überhitzung.
