Puede cargar y escanear originales en una máquina de tipo 1, 2 o 3.

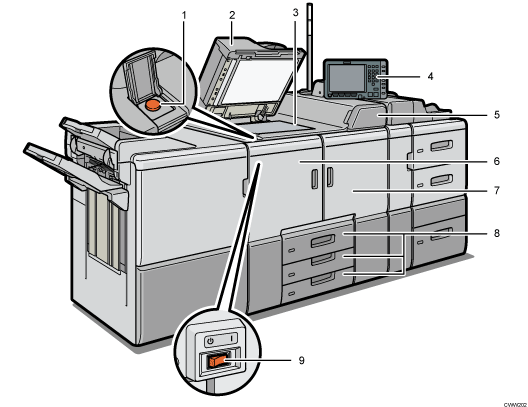

Vista delantera e izquierda
Interruptor de alimentación principal
Para poner en funcionamiento la máquina, debe estar encendido el interruptor de funcionamiento. Si está apagado, abra la tapa del interruptor principal y enciéndalo.
ADF
Baje el ADF sobre los originales situados sobre el cristal de exposición.
Si coloca una pila de originales en el alimentador automático de documentos (ADF), éste procesará automáticamente los originales de uno en uno.
El ADF escanea ambas caras de un original de forma simultánea.
Cristal de exposición
Coloque aquí los originales hacia abajo.
Panel de mandos
Consulte Guía de nombres y funciones del panel de mandos de la máquina.
Tapa del cartucho de tóner
Ábrala para cambiar los cartuchos del tóner.
Tapa frontal izquierda
Ábrala para eliminar los atascos de papel o encienda/apague el interruptor de alimentación de CA.
Tapa frontal derecha
Ábrala para eliminar los atascos de papel.
Bandejas de papel (bandejas 1–3)
Cargue el papel aquí. La bandeja 1 es una bandeja tándem, que hace que el papel que hay en el lado de la izquierda pasa automáticamente a la derecha cuando se acaba el papel en este lado.
Un indicador en el lado delantero izquierdo de la bandeja se ilumina durante la alimentación del papel.
Interruptor de alimentación de CA
Púlselo para desactivar completamente la alimentación de la máquina. El interruptor de alimentación de CA debe estar encendido durante el uso normal de la máquina. El interruptor se encuentra dentro de la tapa delantera izquierda. Para más información, consulte Qué se puede hacer y qué no.

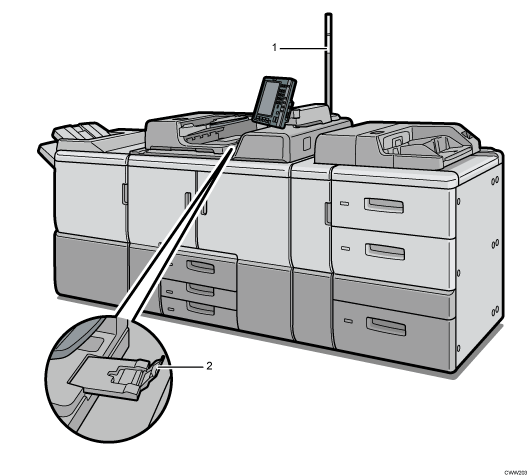

Vista delantera y derecha
Luz de aviso
Consulte Guía de las funciones de la luz de aviso.
Extensor del ADF
Despliegue la extensión para poder utilizar papel de mayor tamaño.

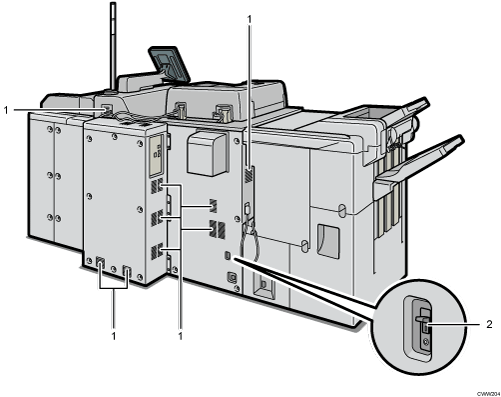

Vista posterior e izquierda
Respiraderos
Evitan un sobrecalentamiento.
Protector contra fugas a tierra
Protege a los usuarios contra electrocuciones. Si desea más información sobre cómo comprobar el disyuntor, consulte Cómo comprobar los disyuntores diferenciales.
