Osien nimet ja toiminnot

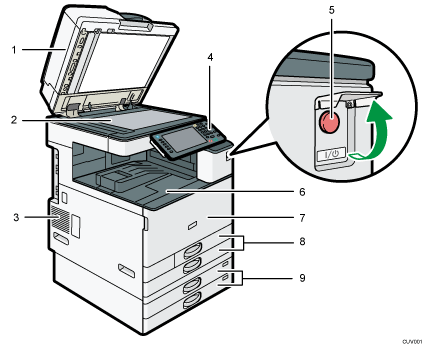

Edestä ja vasemmalta

1. Kääntävä syöttölaite tai kertasyöttöinen syöttölaite

   (kuva esittää yhtä aikaa kummaltakin puolelta skannaavaa syöttölaitetta.)

   Laske syöttölaite valotuslasille asetettujen alkuperäisten päälle.

   Kun laitat nipun alkuperäisiä syöttölaitteeseen, se syöttää alkuperäiset automaattisesti yksitellen.

   Kääntävä syöttölaite skannaa alkuperäisen molemmat puolet yksi puoli kerrallaan.

   Kertasyötöllä skannaava syöttölaite skannaa alkuperäisen molemmat puolet samanaikaisesti.

2. Valotuslasi

   Aseta alkuperäiset tähän kuvapuoli alaspäin.

3. Tuuletusaukot

   Estävät ylikuumenemisen.

4. Käyttöpaneeli

   Katso Laitteen käyttöpaneelin osien nimet ja toiminnot (vakiokäyttöpaneeli) tai Laitteen käyttöpaneelin nimet ja toiminnot (Smart Operation Panel).

5. Päävirtakytkin

   Päävirtakytkimen on oltava päällä laitteen käyttämiseksi. Jos kytkin ei ole päällä, avaa päävirtakytkimen kansi ja käännä kytkin päälle.

6. Sisäinen luovutustaso 1

   Kopiot, tulosteet ja faksit päätyvät tälle tasolle.

7. Etukansi

   Avaa etukansi päästäksesi käsiksi laitteen sisäosiin.

8. Paperikasetit (kasetit 1–2)

   Laita paperi tänne.

9. Alemmat paperikasetit

   Laita paperi tänne.

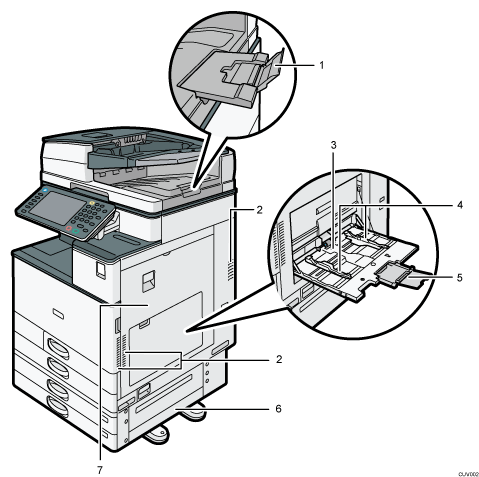

Edestä ja oikealta katsottuna

1. Syöttölaitteen paperituki

   Vedä paperituki ulos ison paperin tukemiseksi.

2. Tuuletusaukot

   Estävät ylikuumenemisen.

3. Ohisyöttötaso

   Käytä kopioitaessa tai tulostettaessa kalvoille, tarroille tai paperille, jota ei voi laittaa paperikasetteihin.

4. Paperiohjaimet

   Kun laitat paperia ohisyöttötasolle, säädä paperiohjaimet tasaisesti paperia vasten.

5. Paperituki

   Jos käytät ohisyöttötasolla suurempia paperikokoja kuin A4 (8¹/₂ × 11 ), vedä tämä paperituki ulos.

6. Oikeanpuoleinen alakansi

   Avaa kansi, jos sattuu paperitukos.

7. Oikea etukansi

   Avaa kansi, jos sattuu paperitukos.

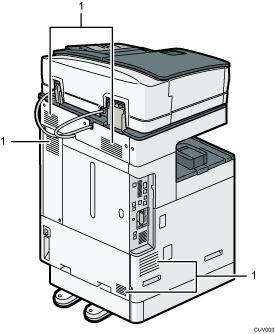

Takaa ja vasemmalta katsottuna

1. Tuuletusaukot

   Estävät ylikuumenemisen.
