Anterior
|

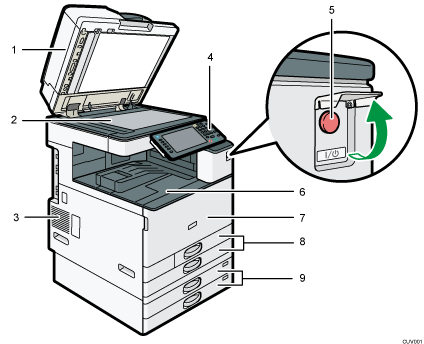

Vista delantera e izquierda
ARDF o ADF de escaneo dúplex de una sola pasada
(La ilustración muestra el ADF de escaneo dúplex de una sola pasada).
Baje el ADF sobre los originales situados sobre el cristal de exposición.
Si coloca una pila de originales en el alimentador automático de documentos (ADF), éste procesará automáticamente los originales de uno en uno.
El ARDF escanea ambas caras del original de una en una.
El ADF de escaneo dúplex de una pasada escanea ambas caras del original a la vez.
Cristal de exposición
Coloque aquí los originales hacia abajo.
Respiraderos
Evitan un sobrecalentamiento.
Panel de mandos
Para más información, consulte Guía acerca de los nombres y las funciones del panel de mandos de la máquina (al utilizar el panel de mandos estándar) o Guía acerca de los nombres y las funciones del panel de mandos de la máquina (al utilizar el Smart Operation Panel).
Interruptor de alimentación principal
Para poner en funcionamiento la máquina, debe estar encendido el interruptor de funcionamiento. Si está apagado, abra la tapa del interruptor principal y enciéndalo.
Bandeja interna 1
El papel copiado o impreso y los mensajes de fax se entregan aquí.
Tapa frontal
Ábrala para acceder al interior de la máquina.
Bandejas de papel (bandejas 1-2)
Cargue el papel aquí.
Bandejas de papel inferiores
Cargue el papel aquí.

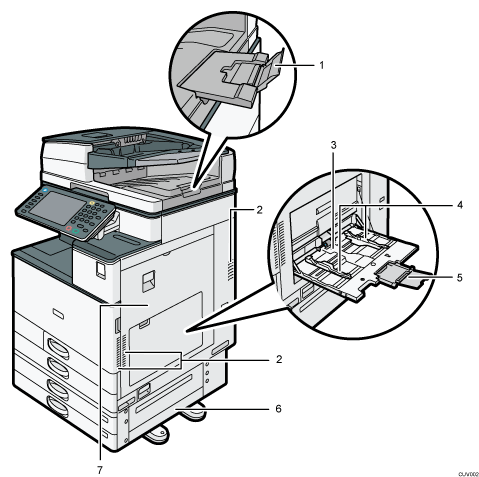

Vista delantera y derecha
Extensor del ADF
Despliegue la extensión para poder utilizar papel de mayor tamaño.
Respiraderos
Evitan un sobrecalentamiento.
Bandeja bypass
Utilícela para copiar o imprimir en transparencias OHP, etiquetas adhesivas y en papel que no pueda cargarse en las bandejas de papel.
Guías de papel
Cuando cargue papel en la bandeja de bypass, alinee las guías del papel contra el papel.
Extensor
Saque el extensor cuando cargue hojas de tamaño superior a A4
, 81/2 × 11 en la bandeja bypass.Tapa derecha inferior
Abra esta tapa cuando se produzca un atasco.
Tapa derecha
Abra esta tapa cuando se produzca un atasco.

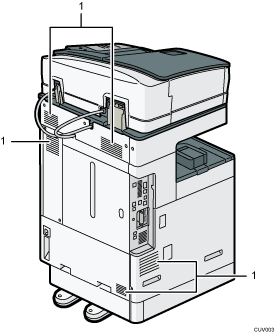

Vista posterior e izquierda
Respiraderos
Evitan un sobrecalentamiento.
El ventilador situado en el interior de la impresora, cerca de las rejillas de ventilación, podría seguir funcionando para refrigerar la impresora tras un trabajo de impresión grande. Para obtener más información, consulte Detección de errores.
