Namen en functies van onderdelen

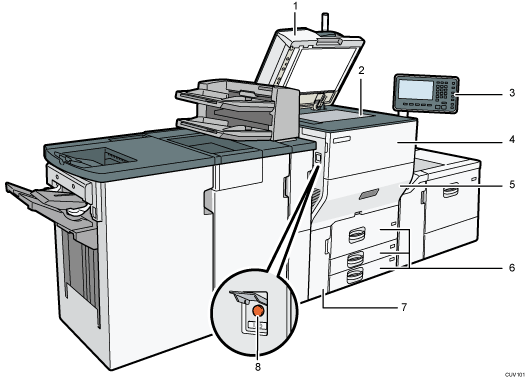

Aanzicht vanaf de voor- en linkerkant

1. ADF

   Laat de ADF zakken over de originelen die op de glasplaat liggen.

   Als u een stapel originelen in de ADF plaatst, zal de AFD automatisch de originelen één voor één invoeren.

   De ADF scant beide zijden van een origineel tegelijk.

2. Glasplaat

   Plaats originelen hier met de bedrukte zijde naar beneden.

3. Bedieningspaneel

   Zie Namen en functies van het bedieningspaneel.

4. Voorpaneel

   Open deze om de tonercartridges te vervangen.

5. Lade

   Trek de lade uit wanneer het papier vastloopt.

6. Papierlade (lade 1-3)

   Hier plaatst u het papier in. Lade 1 is een tandemlade waar het papier aan de linkerkant automatisch naar rechts gaat wanneer het papier daar op is.

7. Voorpaneel onder

   Open deze klep om de tonerafvalfles te vervangen.

8. Hoofdstroomschakelaar

   Om het apparaat te kunnen gebruiken, moet de hoofdstroomschakelaar ingeschakeld zijn. Als dit niet het geval is, opent u het paneel van de hoofdstroomschakelaar en schakelt u deze in.

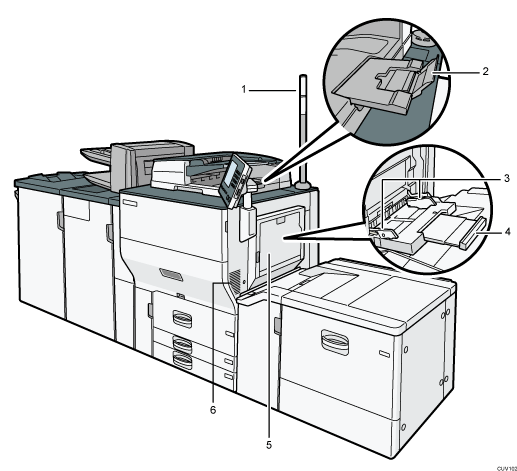

Aanzicht vanaf de voor- en rechterkant

1. Waarschuwingslampje

   Zie Gids voor functies van het waarschuwingslampje.

2. ADF-verlengstuk

   Trek dit verlengstuk uit om groot papier te ondersteunen.

3. Papiergeleiders

   Als u papier in de handinvoer plaatst, zorg er dan voor dat de papiergeleiders tegen het papier aan staan.

4. Verlengstuk

   Trek dit verlengstuk uit als u vellen die groter zijn dan A4, 8¹/₂ × 11 in de handinvoer plaatst.

5. Handinvoer

   Gebruik om te kopiëren of afdrukken op OHP-transparanten, etiketten, kalkpapier en papier dat niet in de papierlades kan worden geplaatst.

6. Ventilatieopening

   De ventilatiegaten zorgen ervoor dat het apparaat niet overhit raakt.

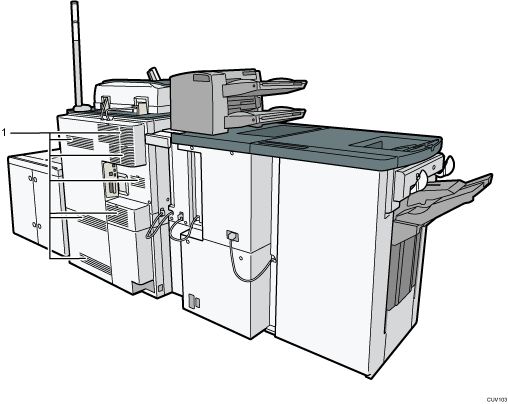

Aanzicht vanaf de achter- en linkerkant

1. Ventilatieopening

   De ventilatiegaten zorgen ervoor dat het apparaat niet overhit raakt.
