Guide relatif aux noms et fonctions des composants

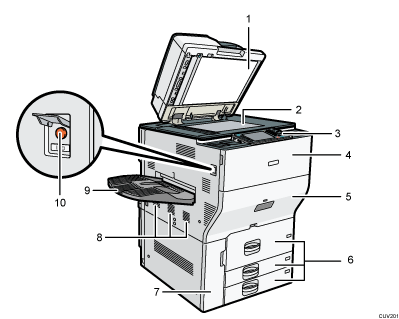

Vue avant gauche

1. ADF

   Abaissez l'ADF sur les originaux placés sur la vitre d'exposition.

   Si vous chargez un lot d'originaux dans l'ADF (chargeur automatique de documents), l'ADF charge automatiquement les originaux les uns après les autres.

   L'ADF numérise simultanément les deux côtés de l'original.

2. Vitre d'exposition

   Placez-y les originaux, face vers le bas.

3. Panneau de commande

   Reportez-vous à Guide relatif aux noms et fonctions du panneau de commande de l'appareil.

4. Capot avant

   Ouvrez-le pour changer les cartouches de toner.

5. Tiroir

   Retirez le tiroir en cas d'incident papier.

6. Magasins papier (magasins 1–3)

   Chargez le papier ici. Le magasin 1 est un magasin tandem où le papier est d'abord prélevé sur le côté gauche, puis automatiquement sur le côté droit lorsqu'il n'y a plus de papier à gauche.

7. Capot avant inférieur

   Ouvrir pour changer la cartouche de toner usagé.

8. Aérations

   Évitez la surchauffe.

9. Réceptacle copie

   Les copies, les pages imprimées et les télécopies sont distribuées ici.

10. Interrupteur principal d'alimentation

    Afin de faire fonctionner l'appareil, le commutateur d'alimentation doit être enclenché. S'il est sur OFF, ouvrez le capot de l'interrupteur principal d'alimentation et enclenchez-le.

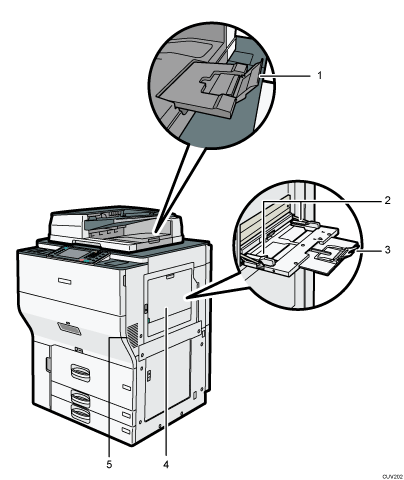

Vue avant droite

1. Extension de l'ADF

   Retirez cette extension pour accueillir du papier de grand format.

2. Guides papier

   Lors du chargement du papier dans le Bypass, alignez les guides papier contre le papier.

3. Extension

   Ouvrez cette extension lors du chargement de feuilles dont le format est supérieur à du A4, 8¹/₂ × 11 dans le Bypass.

4. Bypass

   Utilisez le Bypass pour copier ou imprimer sur des transparents, des étiquettes, du papier calque, ainsi que sur du papier ne pouvant pas être chargé dans les magasins papier.

5. Aérations

   Évitez la surchauffe.

Vue arrière gauche

1. Aérations

   Évitez la surchauffe.
