Conectar a la Interfaz

En esta sección se describe cómo identificar la interfaz de la máquina y conectar la máquina conforme al entorno de red.

Se debe utilizar un cable de interfaz con núcleo de ferrita para suprimir las interferencias de radiofrecuencia.

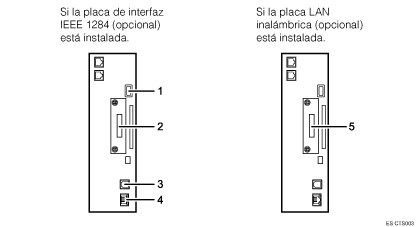

ilustración de conexión a las interfaces (ilustración con leyenda numerada)

Interface del host USB
Puerto para conectar un cable de interfaz USB o un dispositivo de interfaz USB
Utilice esta interfaz para conectar la máquina a un dispositivo de autentificación de tarjetas, teclado externo o Bluetooth.
Puerto IEEE 1284 (opcional)
Puerto para conectar un cable de interfaz IEEE 1284
Puerto USB 2.0 [Tipo B]
Puerto para conectar el cable de interfaz USB 2.0 [Tipo B]
Esta interfaz permite que la máquina imprima mediante una conexión USB.
Puerto Gigabit Ethernet
Puerto para conectar un cable 1000BASE-T, 100BASE-TX o 10BASE-T
Utilice esta interfaz para conectar la máquina a una red.
Puerto LAN inalámbrica (opcional)
Puerto para usar una LAN inalámbrica

No puede instalar a la vez las siguientes dos opciones: placa de interfaz IEEE 1284 y placa LAN inalámbrica.
El puerto Gigabit Ethernet y la unidad de interfaz de la LAN inalámbrica no se pueden utilizar al mismo tiempo. Si la unidad de interfaz de la LAN inalámbrica está instalada, debe configurar [Tipo de LAN] a [LAN inalámbrica] en [Ajustes de interface], en [Ajustes sistema].
La unidad de interface Bluetooth y la unidad de interface de LAN inalámbrica no pueden utilizarse a la vez.
