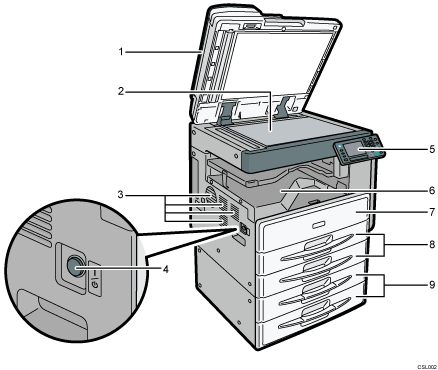

Vorderansicht und linke Seitenansicht
Vorlagenglasabdeckung oder ADF
(Diese Abbildung zeigt den ADF.)
Senken Sie die Vorlagenglasabdeckung oder den ADF auf die Vorlagen, die sich auf dem Vorlagenglas befinden.
Wenn Sie einen Satz Dokumente in den automatischen Vorlageneinzug (ADF) einlegen, dann werden die Dokumente automatisch einzeln eingezogen.
Vorlagenglas
Legen Sie die Vorlagen mit der Bildseite nach unten auf.
Lüftungsöffnungen
Vermeiden Überhitzung.
Hauptschalter
Um das Gerät bedienen zu können, muss es eingeschaltet sein. Wenn es ausgeschaltet ist, schalten Sie den Hauptschalter ein.
Bedienfeld
Siehe Anleitung zu den Bezeichnungen und Funktionen des Bedienfelds des Geräts.
Internes Magazin 1
Hier werden Kopien, Drucke oder Faxnachrichten ausgegeben.
Vordere Abdeckung
Diese Abdeckung öffnen, um auf das Geräteinnere zugreifen zu können.
Papiermagazine
Legen Sie hier Papier ein.
Das Modell vom Typ 1 hat nur ein Papiermagazin.
Untere Papiermagazine
Legen Sie hier Papier ein.
Für nähere Informationen siehe Anleitung zu den Funktionen der Geräteoptionen.

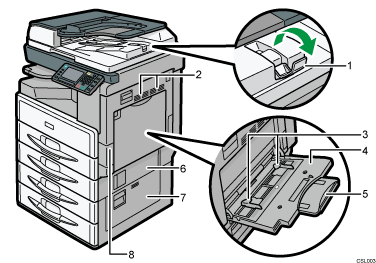

Vorderansicht und rechte Seitenansicht
Bypass-Verlängerung
Heben Sie diese Verlängerung an, um großformatiges Papier zu verwenden.
Lüftungsöffnungen
Vermeiden Überhitzung.
Papierführungen
Beim Einlegen des Papiers in den Bypass die Papierführungen am Papier ausrichten.
Bypass
Zum Kopieren und Drucken auf dickem Papier, OHP-Folien, Umschlägen und Etikettenpapier (selbstklebende Etiketten).
Bypass-Verlängerung
Wenn Sie Papier in den Bypass einlegen, das größer ist als A4
, 81/2 × 11, ziehen Sie die Verlängerung heraus.Untere rechte Abdeckung
Diese Abdeckung öffnen, wenn ein Papierstau auftritt.
Rechte Abdeckung des Papiermagazins absenken
Diese Abdeckung öffnen, wenn ein Papierstau auftritt.
Rechte Abdeckung
Öffnen Sie diese Abdeckung und enfernen Sie das gestaute Papier aus dem Papiermagazin.
Die Duplexfunktion gibt teilweise Papier aus dem Gerät aus, so dass das Papier umgedreht werden kann. Versuchen Sie nicht, das Papier zu entnehmen, während es von der Duplexeinheit gedreht wird.
