In diesem Abschnitt wird erklärt, wie Sie ein benutzerdefiniertes Scan-Format für den gesamten Bereich einer Vorlage einstellen. Wählen Sie [Benutzerdefiniert] als Scanformat, wenn Sie den gesamten Bereich einer Vorlage mit benutzerdefiniertem Format scannen möchten.
Um die Anzeige mit der benutzerdefinierten Vorlage anzuzeigen, drücken Sie [Sendeeinstellungen] > [Scanformat] > [Benutzerdefiniert] > [Teilscan].
In den folgenden Tabellen wird erläutert, wie benutzerdefinierte Vorlagenformate gemessen werden, und wie die Scaneinstellungen im Bildschirm für benutzerdefinierte Formate angegeben werden.
So messen Sie Formate
Ausrichtung und Positionierung der Vorlage |
Messverfahren zum Scannen des gesamten Bereichs einer Vorlage mit benutzerdefiniertem Format |
|---|---|
In der Ausrichtung |
|
In der Ausrichtung |
|
auf dem Vorlagenglas oder im ADF
auf dem Vorlagenglas oder im ADF
Scaneinstellungen im Bildschirm für benutzerdefinierte Formate
Vorlagenformat (X1 und Y1)
Legen Sie die Länge und Breite der Vorlage fest.
Geben Sie die tatsächliche Breite und Länge in [X1] bzw. [Y1] ein und drücken Sie anschließend die Taste [
].Startposition (X2 und Y2)
Setzen Sie die Startposition auf 0 mm (0 Zoll).
Geben Sie "0" in [X2] und [Y2] ein und drücken Sie dann die Taste [
].Scanformat (X3 und Y3)
Geben Sie dieselben Werte wie unter Vorlagenformat (X1, Y1) ein.
Geben Sie unter [X3] und [Y3] die gleichen Werte wie unter Vorlagenformat (X1 bzw. Y1) ein und drücken Sie dann die Taste [
]].
Für X1 und Y1 können Sie 10 mm (0,4 Zoll) oder mehr angeben.
Wenn Sie Vorlagen mithilfe von [Benutzerdefiniert] scannen, können Sie in [Vorlagenformat] und [Startposition] keine spezifischen Werte eingeben. Um das Scanformat zu konfigurieren, legen Sie zuerst das [Scanformat] und die [Startposition] und dann erst das [Vorlagenformat] fest.

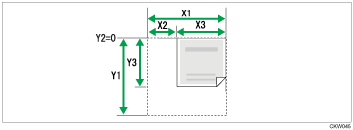

Um eine Vorlage zu scannen, die kleiner ist als 10 mm (0,4 Zoll), konfigurieren Sie die Einstellungen so, als ob Sie einen Teil einer Vorlage scannen würden, die größer ist als 10 mm (0,4 Zoll). Um beispielsweise ein CD-Etikett auf dem Vorlagenglas zu scannen, geben Sie X1 - X3 und Y1 - Y3 auf der Grundlage der Abbildung unten an. Einzelheiten zu Scanverfahren siehe Einen Teil eines benutzerdefinierten Vorlagenformats scannen.
Einzelheiten zum Einlegen der Vorlagen finden Sie unter Vorlageneinstellungen.
