Guida ai componenti

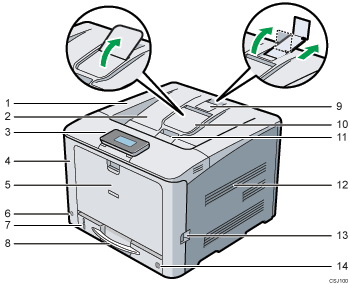

Vista anteriore

1. Sportello superiore

   Aprire questo sportello per sostituire il toner, il gruppo tamburo nero, i gruppi tamburo colore.

2. Vassoio standard

   Le stampe vengono impilate in questo vassoio con il lato stampato rivolto verso il basso.

3. Pannello di controllo

   È possibile impostare il display manualmente. Regolare l'inclinazione per vederlo chiaramente.



   Per informazioni, vedere Guida a nomi e funzioni del pannello di controllo della stampante.

4. Sportello anteriore

   Aprire questo sportello per sostituire componenti come la vaschetta recupero toner o per rimuovere la carta inceppata.

   Tirare la leva sul lato destro per aprire lo sportello anteriore.

5. Vassoio bypass

   Possono essere caricati fino a 100 fogli di carta comune.

   Per informazioni dettagliate relative ai formati e ai tipi di carta utilizzabili, vedere Specifiche della carta.

6. Interruttore di alimentazione principale

   Utilizzare questo interruttore per accendere e spegnere la stampante.

   Eseguire la procedura di chiusura, prima di disinserire l'alimentazione elettrica. Per informazioni dettagliate su come spegnere la stampante, vedere Spegnere l'alimentazione.

7. Indicatore carta rimanente

   Indica la quantità approssimativa di carta ancora presente nel vassoio.

8. Vassoio alimentazione carta standard (Vassoio 1)

   Possono essere caricati fino a 250 fogli di carta comune.

   Per informazioni dettagliate relative ai formati e ai tipi di carta utilizzabili, vedere Specifiche della carta.

9. Guida di blocco (per i formati A3, Legal e Double letter)

   Sollevare la guida posteriore (tirandola in direzione della freccia) per evitare che le stampe in formato A3, Legal e Double letter cadano dietro la stampante.

   Dopo aver usato la guida di blocco, assicurarsi di riportarla nella sua posizione originale. La guida potrebbe danneggiarsi se viene colpita o se viene applicata eccessiva forza.

10. Estensione del vassoio standard

    Utilizzarla per sostenere le stampe arricciate.

    Aprire l'estensione spingendo verso il basso l'estremità rivolta verso il retro della stampante.

    Dopo aver usato l'estensione del vassoio standard, assicurarsi di riportarla nella sua posizione originale. Il vassoio potrebbe danneggiarsi se viene colpito o se viene applicata eccessiva forza.

11. Leva di apertura dello sportello superiore

    Tirare questa leva verso l'alto per aprire lo sportello superiore.

12. Fori di ventilazione

    Per evitare il surriscaldamento, il calore dei componenti interni viene rilasciato attraverso questi fori di ventilazione. Se questi fori vengono ostruiti o bloccati possono verificarsi malfunzionamenti e guasti.

13. Leva di apertura dello sportello anteriore

    Tirare questa leva per aprire lo sportello anteriore.

14. Selettore formato carta

    Utilizzare questo selettore per specificare il formato della carta. Per utilizzare un formato di carta non indicato sul selettore, impostarlo su "". In questo caso, impostare il formato carta utilizzando il pannello di controllo.

Vista posteriore

1. Fori di ventilazione

   Per evitare il surriscaldamento, il calore dei componenti interni viene rilasciato attraverso questi fori di ventilazione. Se questi fori vengono ostruiti o bloccati possono verificarsi malfunzionamenti e guasti.

2. Sportello memoria

   Rimuovere questo sportello per installare il modulo SDRAM e il disco fisso (opzionali).

3. Connettore di alimentazione

   Collegare il cavo di alimentazione alla stampante. Inserire l'altra estremità del cavo in una presa elettrica.

4. Sportello cavo

   Rimuovere questa copertura per installare le unità di interfaccia opzionali e la scheda SD o per collegare alcuni cavi.

5. Sportello posteriore

   Sollevare questo sportello e installare lo sportello del vassoio carta quando si carica carta di formato superiore ad A4 o Letter.

6. Porta USB A

   Consente di collegare dispositivi esterni, quali una fotocamera digitale, un dispositivo di autenticazione tramite scheda, ecc.

7. Slot schede di espansione

   Togliere il coperchio per installare le schede SD.

8. Slot scheda di interfaccia opzionale

   È possibile inserire delle schede di interfaccia opzionali.

   Inserire una scheda di interfaccia wireless LAN o un scheda di interfaccia IEEE 1284 opzionali.

9. Porta USB B

   Utilizzare un cavo USB per connettere la stampante ad un computer.

10. Porta Ethernet

    Utilizzare un cavo di interfaccia di rete per collegare la stampante a una rete.

Interno

1. Toner

   Viene caricato dal retro della stampante, nel seguente ordine: nero (K), ciano (C), magenta (M) e giallo (Y).

   Se sul pannello di controllo appare il messaggio seguente, sostituire la cartuccia di toner:

   • " Toner esaurito"

   • " Aggiung.toner"

2. Sportello interno

   Aprire questo coperchio quando si deve sostituire il gruppo tamburo nero/i gruppi tamburo colore.

3. Leva di apertura sportello interno

   Tirare questa leva per aprire lo sportello interno.

4. Unità di fusione

   Se sul pannello di controllo appare il messaggio seguente, sostituire l'unità di fusione:

   • “Sost.richiesta:Unit.fusione”

5. Unità di trasferimento intermedia

   Se sul pannello di controllo appare il messaggio seguente, sostituire l'unità di trasferimento intermedia:

   • “Sost.richiesta:Trasf.int”

6. Vaschetta recupero toner

   Raccoglie il toner di scarto durante la stampa.

   Se sullo schermo appare un messaggio che lo richiede, sostituire la vaschetta recupero toner.

   • " Vasch.rec.toner piena"

7. Rullo di trasferimento

   Se sul pannello di controllo appare il messaggio seguente, sostituire il rullo di trasferimento (che fa parte dell'unità di trasferimento intermedia):

   • “Sost.richiesta:Trasf.int”

   Sostituire contemporaneamente il rullo di trasferimento e l'unità di trasferimento intermedia.

8. Teste LED

   Pulire le teste LED se sulle stampe appaiono righe nere o colorate.

9. Gruppo tamburo nero / Gruppi tamburo colore

   I gruppi tamburo sono posizionati nel seguente ordine: nero (K), giallo (Y), magenta (M) e ciano (C). Sostituire i gruppi tamburo del nero o dei colori corrispondenti quando viene visualizzato il seguente messaggio:

   • “Sost.richiesta:PCU:Nero”

   • “Sost.richiesta:PCU:Colore”

10. Manopola

    Se non è possibile estrarre la carta inceppata, rimuoverla ruotando la manopola.
