请勿在它们附近或对着它们放置物体来堵塞通风孔。如果打印机过热，就可能发生故障。

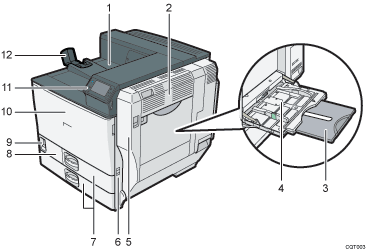

前视图和右视图
标准输出纸盘
打印的页面在此处输出。
右上盖
打开此盖取出卡住的纸张。
手送台延长板
当装入的纸张比 A4
纸张大时，拉出手送台扩展板。有关可以使用的纸张尺寸和类型的详细信息，请参见 每个进纸盘支持的纸张。手送台
最多可装入100页普通纸。
右盖（双面单元）
打开此盖后，可以更换定影单元和转印辊，或者取出卡住的纸张。
把手
抬起打印机时可拉出此把手。
纸盘1、纸盘2
每个纸盘最多可装入550页普通纸。
前下盖
更换废粉瓶时需打开此盖。
如果“
废粉瓶已满。”消息出现在显示屏上，则更换废粉瓶。电源开关
此开关用于打开或关闭电源。
关闭电源之前请执行关机程序。有关如何关闭打印机的详细信息，请参见 关闭电源。
前盖
更换碳粉、黑色硒鼓单元/彩色硒鼓单元或转印单元时打开此盖。
控制面板
请参见 打印机控制面板的名称和功能指南。
纸张托架
打印的纸张大于 A3 纸时，伸长纸张托架
。

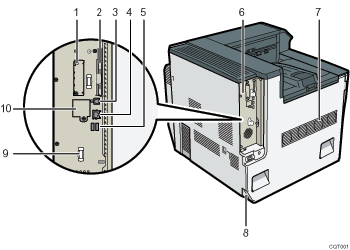

后视图和左视图
可选接口板插槽
可以插入可选接口板。
插入选购的IEEE 1284接口板。
扩充卡插槽
取下盖子可安装SD卡。
USB端口B
使用USB电缆将打印机连接到主计算机。
以太网端口
使用网络接口线将打印机连接到网络中。
USB端口A
连接外部设备，如数码像机、卡验证设备等。
控制器板
在安装SDRAM模块、硬盘或千兆以太网板时要将控制器板向外滑动。
通风口
释放内部组件的热量以防止过热。请勿将任何物体放到或接近这些通风孔。否则可能会导致打印机工作不正常。
电源连接器
将电源线连接到打印机。将另一端插入电源插座。
把手
将控制器板往外拉时握住此把手。
选购的千兆以太网板端口
取下此盖，装上选购的千兆以太网板，可将以太网电缆连接到千兆以太网板的端口上。

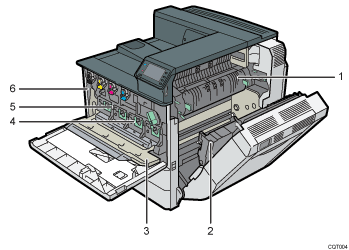

内部
定影单元
出现以下消息时，请更换定影单元：
“当前需要更换定影单元。更换定影单元。”
一起更换定影单元和转印辊。
转印辊
出现以下消息时，请更换转印辊：
“当前需要更换定影单元。更换定影单元。”
一起更换转印辊和定影单元。
内盖
更换黑色硒鼓单元/彩色硒鼓单元或转印单元时打开此盖。
黑色硒鼓单元/彩色硒鼓单元
从左侧开始，硒鼓单元的安装顺序依次为黑色(K)、黄色(Y)、品红色(M)和青色(C)。出现以下信息时，请更换相关的黑色硒鼓单元/彩色硒鼓单元：
“当前需要更换彩色光电导体单元。更换彩色光电导体单元。”
“当前需要更换黑色光电导体单元。更换黑色光电导体单元。”
转印单元
出现以下消息时，请更换转印单元：
“当前需要更换转印单元。请更换转印单元。”
碳粉
从左侧开始，这些碳粉的安装顺序依次为黑色 (K)、黄色 (Y)、品红色 (M) 和青色 (C)。
出现以下消息时，请更换相关碳粉：
“
没有碳粉。更换碳粉盒。”
