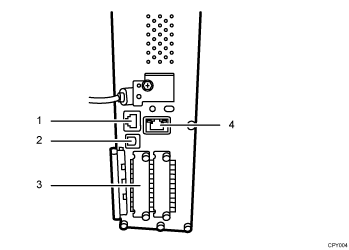

Cette section explique comment identifier l'interface de l'appareil et le connecter en fonction de l'environnement réseau.
|
Port 10BASE-T/100BASE-TX
Port de connexion de câble 10BASE-T ou 100BASE-TX
Utilisez cette interface pour connecter la machine à un réseau.
Port USB 2.0 [Type B]
Port permettant de connecter un câble d'interface USB 2.0 [Type B].
Cette interface permet à la machine d'imprimer depuis une connexion USB.
Emplacement A
Installez une carte d'interface LAN sans fil en option dans cet emplacement.
Unité d'interface LAN sans fil : nécessaire pour connecter cet appareil à un réseau LAN sans fil. Installée dans l'emplacement A, cette unité vous permet de connecter l'appareil à un réseau LAN sans fil IEEE 802.11 ou IEEE 802.11 b/g.
Une carte en option peut être installée dans cet emplacement en fonction de la gestion de l'appareil.
Port Gigabit Ethernet (en option)
Port pour l'utilisation d'un câble 1000BASE-T, 100BASE-TX ou 10BASE-T
Utilisez cette interface pour connecter la machine à un réseau.
Le port Ethernet et le port Ethernet Gigabit ne peuvent pas être utilisés en même temps. Si la carte Gigabit Ethernet en option est installée, connectez le câble Ethernet au port sur la carte Gigabit Ethernet. La communication avec l'appareil échoue si les câbles sont connectés aux deux ports simultanément.
Le câble USB a déjà été inséré dans le port USB de l'appareil. Ne retirez pas ce câble. Si le câble a été retiré, le périphérique SD/USB ne sera plus reconnu sur le panneau de commande, ce qui pourrait endommager les données en cours de lecture ou d'écriture via le périphérique SD/USB.
