Guía de componentes

Vista delantera y derecha

1. Bandeja de salida estándar

   Las páginas impresas salen por esta bandeja.

2. Tapa superior derecha

   Abra esta tapa para retirar el papel atascado.

3. Extensión de la bandeja bypass

   Tire de la extensión de la bandeja bypass cuando cargue papel de un tamaño superior a A4. Si desea información detallada sobre los tamaños y tipos de papel que pueden utilizarse, consulte Papel compatible con cada bandeja de entrada.

4. Bandeja bypass

   Pueden cargarse hasta 100 hojas de papel normal.

5. Tapa derecha (unidad dúplex)

   Abra esta tapa para reemplazar la unidad de fusión y el rodillo de transferencia, así como para retirar atascos de papel.

6. Tirador

   Tire de esta asa cuando levante la impresora.

7. Bandeja 1, Bandeja 2

   Se puede cargar hasta una máximo de 550 hojas de panel normal en cada bandeja.

8. Tapa frontal inferior

   Abra esta tapa para cambiar la botella de tóner residual.

   Si aparece en pantalla el mensaje “La botella de tóner residual está llena.”, cambie la botella de tóner residual.

9. Interruptor de alimentación

   Utilice este interruptor para encender y apagar la máquina.

   Desconecte la máquina antes de apagarla. Para obtener más información acerca de cómo apagar la impresora, consulte Cómo apagar el dispositivo.

10. Tapa frontal

    Ábrala cuando vaya a cambiar el tóner, la unidad de tambor negro/unidades de tambor de color o la unidad de transferencia.

11. Panel de mandos

    Consulte Guía de nombres y funciones del panel de mandos de la impresora.

12. Soporte de papel

    Saque el soporte de papel cuando imprima en papel con un tamaño superior a A3.

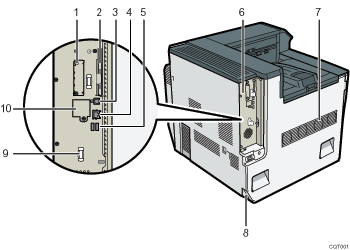

Vista posterior e izquierda

1. Ranura de tarjeta de interfaz opcional

   Es posible insertar tarjetas de interface opcional.

   Inserte una tarjeta de interfaz inalámbrica LAN en la tarjeta de interfaz IEEE 1284.

2. Ranuras de tarjeta de ampliación

   Retire la tapa para instalar las tarjetas SD.

3. Puerto USB B

   Use un cable USB para conectar la impresora al ordenador host.

4. Puerto Ethernet

   Utilice un cable de interface de red para conectar la impresora a una red.

5. Puerto USB A

   Conecte dispositivos externos, como cámaras digitales, dispositivos de autenticación de tarjetas, etc.

6. Placa del controlador

   Deslícela hacia fuera para instalar opciones tales como un módulo SDRAM, un disco duro o una tarjeta Gigabit Ethernet.

7. Ventilador

   Los componentes internos emniten calor para evitar el sobrecalentamiento. No coloque ningún objeto cerca de estos orificios ni los cubra. Hacerlo podría provocar un mal funcionamiento de la impresora.

8. Conector de alimentación

   Conecte el cable de alimentación a la impresora. Inserte el otro extremo en una toma de electricidad.

9. Tirador

   Sujete el tirador cuando tire de la placa del controlador.

10. Puerto para la tarjeta opcional Gigabit Ethernet

    Al retirar esta tapa e instalar una tarjeta Ethernet Gigabit opcional, podrá conectar un cable Ethernet al puerto de la tarjeta Gigabit Ethernet.

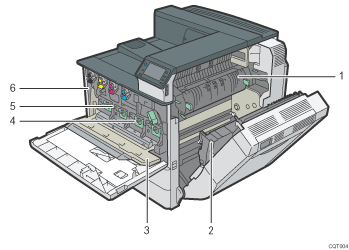

Interior

1. Unidad de fusión

   Sustituya la unidad de fusión cuando aparezca el siguiente mensaje:

   • “Ahora es necesario el cambio de la unidad de fusión. Cambie la unidad de fusión.”

   Cambie la unidad de fusión y el rodillo de transferencia juntos.

2. Rodillo de transferencia

   Sustituya el rodillo de transferencia cuando aparezca el siguiente mensaje:

   • “Ahora es necesario el cambio de la unidad de fusión. Cambie la unidad de fusión.”

   Cambie el rodillo de transferencia y la unidad de fusión juntos.

3. Tapa interna

   Abra esta tapa cuando sustituya la unidad de tambor de negro/unidades de tambor de color o la unidad de transferencia.

4. Unidad de tambor de negro/Unidades de tambor de color

   Empezando por la izquierda, las unidades de tambor se instalan en el orden: negro (K), amarillo (Y), magenta (M) y cian (C). Sustituya la unidad de tambor de negro o las unidades de tambor de color necesarias cuando aparezcan los mensajes siguientes:

   • “Es necesario sustituir la unidad de fotoconductor de color. Sustituya la unidad de fotoconductor de color.”

   • “Es necesario sustituir la unidad de fotoconductor negro. Sustituya la unidad de fotoconductor negro.”

5. Unidad de transferencia

   Sustituya la unidad de transferencia cuando aparezca el siguiente mensaje:

   • “Ahora es necesario el cambio de unidad de transferencia. Cambie la unidad de transferencia.”

6. Tóner

   Los cartuchos de tóner se instalan, desde la izquierda, en el orden de negro (K), amarillo (Y), magenta (M) y cian (C).

   Sustituya el cartucho de tóner correspondiente cuando aparezca el siguiente mensaje:

   • “No hay tóner. Cambie el cartucho del tóner.”
