Conexión al interface gigabit Ethernet

Anterior Siguiente

En esta sección se explica cómo conectar un cable de interfaz de Ethernet al puerto gigabit Ethernet.

Para usuarios fuera de Norteamérica: para la conexión a un ordenador host (o periféricos), se deben utilizar cables y conectores adecuadamente protegidos y con toma de tierra para cumplir los límites de emisión.
Para usuarios de Norteamérica: para la conexión a un ordenador host (o periféricos), se deben utilizar cables de par trenzados adecuadamente protegidos (cable STP) para cumplir los límites de emisión de FCC.

Si el interruptor principal de alimentación está encendido, apáguelo.
Utilice los siguientes cables Ethernet.
- Al usar 100BASE-TX/10BASE-T:
  (principalmente Europa y Asia)
  Cable no blindado de par trenzado (UTP) o cable blindado de par trenzado (STP) y Categoría tipo 5 o superior
  (principalmente Norteamérica)
  Cable de par trenzado apantallado (STP) y Categoría tipo 5 o superior
- Al usar 1000BASE-T:
  (principalmente Europa y Asia)
  Cable no blindado de par trenzado (UTP) o cable blindado de par trenzado (STP) y Categoría tipo 5e o superior
  (principalmente Norteamérica)
  Cable de par trenzado apantallado (STP) y Categoría tipo 5e o superior

Instale el núcleo de ferrita suministrado con la impresora en el cable Gigabit Ethernet.

(principalmente Europa y Asia)

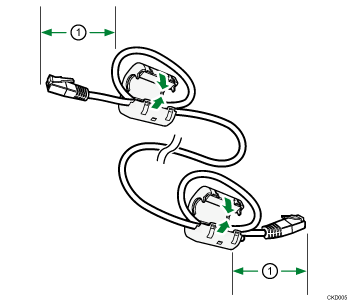

Haga lazos de 5 cm (2,1 pulgadas) (1) desde el final del cable Ethernet y ligue los núcleos de ferrita incluidos a cada lazo tal como se muestra a continuación.

Ilustración del cable de Ethernet con núcleo de ferrita

(principalmente Norteamérica)

Omita este paso y vaya al Paso 2.

Asegúrese de que el interruptor de alimentación esté apagado.

Conecte el cable de interfaz de Ethernet al puerto gigabit Ethernet.

(principalmente Europa y Asia)

Ilustración de la conexión del cable de Ethernet

(principalmente Norteamérica)

Ilustración de la conexión del cable de Ethernet

Conecte el otro extremo del cable de interfaz de Ethernet a un dispositivo de conexión a la red como, por ejemplo, un hub.

Encienda el interruptor principal de alimentación de la impresora.

Ilustración del puerto gigabit Ethernet, ilustración con leyenda numerada

Indicador (naranja)
Cuando 100BASE-TX está en funcionamiento, el LED está naranja. Cuando 10BASE-T está en funcionamiento o la impresora no está conectada a la red, el LED está apagado.
Indicador (verde)
Cuando 10BASE-T está en uso, el LED se enciende en verde. Cuando 100BASE-TX está en funcionamiento o la impresora no está conectada a la red, el LED está apagado.
Indicadores (naranja y verde)
Cuando 1000BASE-T está funcionando, ambos LED se encienden.

Utilice un cable de interfaz Ethernet que admita "Velocidad Ethernet". Si usted selecciona [Selección auto] para "Velocidad Ethernet", utilice un cable de interfaz Ethernet que soporte 1000BASE-T.
Compruebe el tipo de enchufe antes de realizar la conexión.
No tire bruscamente del cable conectado. Compruebe que el cable esté conectado correctamente. De lo contrario, puede desconectarse o alguien puede tropezarse con él.
Si utiliza un cable con varios conectores o convertidores, es posible que la conexión no sea óptima.
Para obtener más información acerca de cómo encender el interruptor de corriente principal, consulte Cómo apagar el dispositivo.
Para más detalles acerca de la instalación del driver de impresora, consulte la Guía de instalación del driver.
